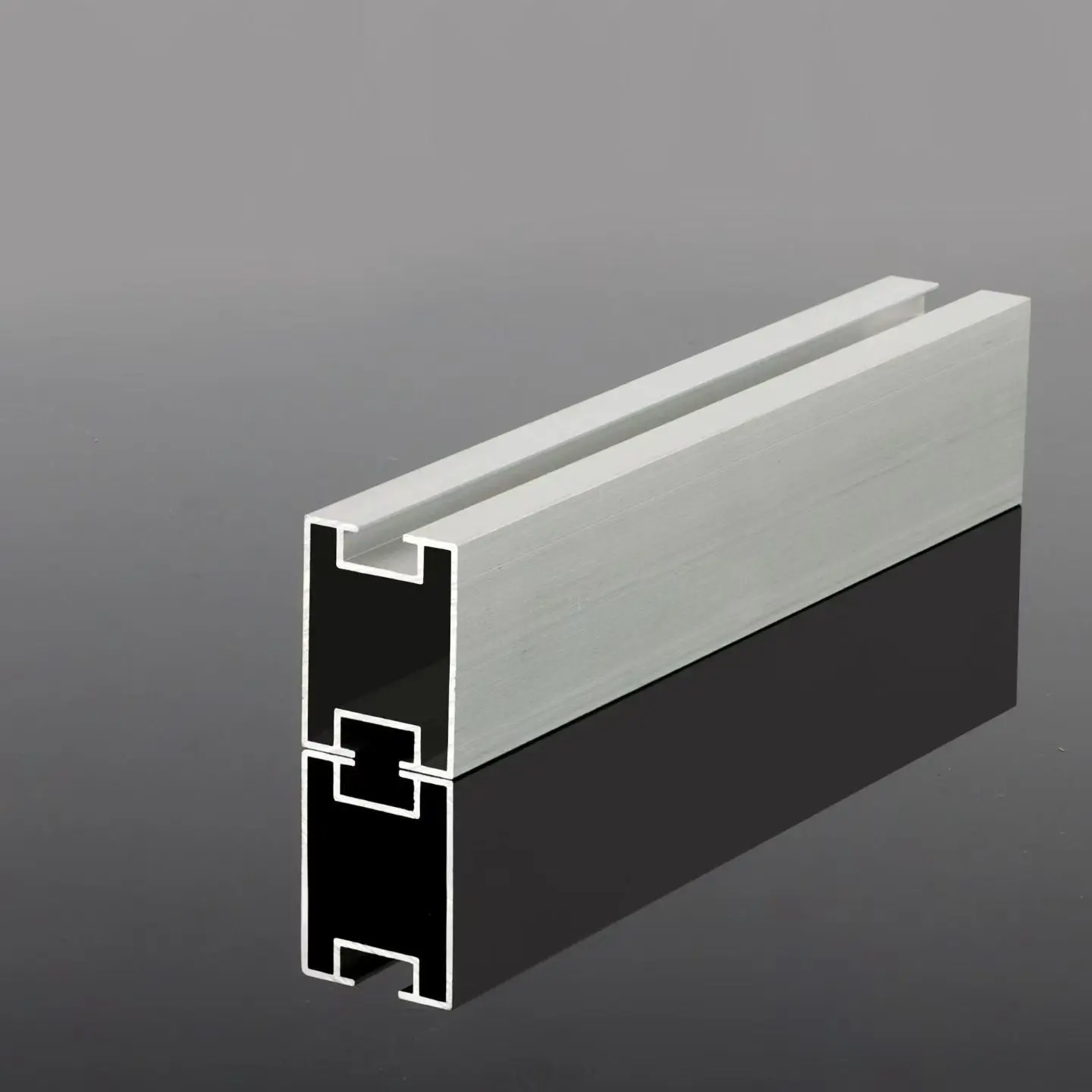

리브 없는 가이드 레일은 단면에 보강 리브가 없는 일종의 냉간 성형 강철 장착 레일입니다. 표준 강화 PV 레일에서는 롤 성형 라인의 추가 펀칭 및 굽힘 단계를 통해 형성된 프로파일의 길이를 따라 이어지는 연속 리브가 필요한 굽힘 강성을 제공합니다. 강화되지 않은 레일은 이러한 프로세스를 제거하여 간단한 채널 프로파일을 생성합니다. 이는 굽힘 강성을 감소시키는 반면, 구조적으로 검증된 적당한 풍하중과 눈 하중 및 스팬이 있는 프로젝트에 적합합니다.
리브 형성을 생략함으로써 완성된 레일 1m당 강철 스트립이 덜 소모됩니다. 마운팅 시스템 가격이 톤 단위로 책정되고 지붕에 예비 하중 지지 용량이 있는 프로젝트의 경우 이는 전체 구조에 대한 직접적인 비용 절감을 제공합니다.
리브 펀칭 및 후속 2차 굽힘 단계가 제거됩니다. 성형 패스 수가 적어 생산 주기가 더 빠르고 예측 가능하므로 소규모 배치 및 반복 주문의 납품 마감일을 더 쉽게 맞출 수 있습니다.
자중이 감소하면 도리와 지붕 패널이 부담하는 고정 하중이 낮아집니다. 예비 하중 용량이 제한된 색상 코팅 강철 지붕의 경우 이 요소는 장착 시스템 설계의 타당성을 결정하는 요소가 될 수 있습니다.
리브리스 가이드 레일의 단순한 채널 프로파일은 표준 PV 미드 클램프 및 엔드 클램프를 수용합니다. 사용자는 독점 액세서리에 얽매이지 않으므로 경쟁력 있는 소싱이 가능합니다.
용융 아연 도금 강철 스트립은 절단 끝부분과 현장 드릴 구멍을 포함한 전체 단면이 균일하고 잘 결합된 아연 층으로 덮이도록 보장합니다. 표준 공급에는 15년 부식 방지 보증이 포함됩니다. 더 혹독한 대기 환경을 위해 아연-알루미늄-마그네슘(Zn-Al-Mg) 강철 스트립을 25년 보증으로 사용할 수 있습니다.
경량 프로파일을 사용하면 작업자가 더 쉽게 운반하고, 길이에 맞게 절단하고, 위치에 구멍을 뚫을 수 있어 분산 프로젝트의 지붕 설치 기간을 효과적으로 단축할 수 있습니다.
| 목 | 사양 |
| 제품 | Ribless 가이드 레일 - 냉간 성형 강철 PV 장착 레일 |
| 부분 | 일반 채널(U-섹션), 보강 리브 없음 |
| 재료 | 용융 아연 도금 강철 스트립 |
| 형성 | 냉간 압연 성형, 리브 없음, 길이에 맞게 절단 |
| 표면 처리 | 용융 아연도금]; 요청 시 Zn-Al-Mg 스트립 제공 가능 |
| 부식 방지 보증 | 15년(용융아연도금) / 25년(Zn-Al-Mg) |
| 단면 치수 | 귀하의 스팬 및 로드 케이스를 알려주시면 섹션을 추천해 드리겠습니다. |
| 표준 길이 | 포장 및 운반을 위해 길이에 맞게 절단 |
| 액세서리 호환성 | 표준 PV 중간 클램프 및 끝 클램프 |
| 2단계 가공 | 원하는 길이로 자르고 도면에 맞게 내부 드릴링 |
| MOQ | 1 × 20GP 컨테이너; 더 작은 시험 주문 협상 가능 |
| 리드타임 | 보증금 수령 후 영업일 기준 7~15일 |
| 거래조건 | FOB 천진신항 / CFR / CIF |
| 지불 | T/T 보증금 30%, B/L 사본 대비 잔액 |
스탠딩 솔기 또는 사다리꼴 금속 시트를 사용하는 지붕은 하중 지지 능력이 제한적인 경우가 많습니다. 이러한 리브리스 가이드 레일의 낮은 자체 중량은 지붕에 가해지는 하중을 직접적으로 줄여줍니다. 금속 지붕 클램프와 결합하면 설치가 빠르고 랙 시스템 비용이 저렴하므로 비용에 민감한 C&I 옥상 프로젝트의 표준 선택입니다.
설치 용량이 중소형이고 바람/눈 하중이 적당한 밸러스트 콘크리트 지붕 프로젝트의 경우 레일의 기능은 단순히 지지점 사이에서 하중을 전달하는 것입니다. 일반(보강되지 않은) 채널 프로파일이 완벽하게 적합합니다.
눈과 바람의 부하가 적은 평원에서 10MW 미만의 프로젝트에 적합합니다. 이러한 "그리드 패리티" 프로젝트에서는 랙 시스템의 비용 효율성(톤수로 계산)이 설계를 주도합니다.
시골 옥상과 소규모 공장 건물; 더 적은 수의 모듈과 더 짧은 범위로 강화되지 않은 프로파일은 최고의 비용 대비 성능 비율을 제공합니다.
짐이 적은 간단한 간이 차고에 적합합니다. 장경간, 고하중 간이 차고 지붕에는 적합하지 않은 무턱 가이드 레일. 이러한 구조에는 더 깊고 강화된 프로파일이 필요하므로 이에 대한 대체 설계를 제안합니다.
레일은 수평을 이루고 직선을 유지해야 합니다. 행이 잘못 정렬되면 모듈은 이 오류를 상속받아 어셈블리 내에 집중된 응력을 생성하고 결국 장기적인 변형으로 나타납니다.
토크가 너무 높으면 벽이 얇은 레일이 부서지고 변형될 수 있으며, 토크가 부족하면 열 순환 중에 점차 느슨해집니다. 프로젝트에 지정된 값으로 조이면 두 가지 문제를 모두 방지할 수 있습니다.
레일은 온도 변화에 따라 팽창하고 수축합니다. 조인트에 틈을 남겨두면 계절적 변동으로 인해 프로파일이 휘어지거나 변형되는 것을 방지할 수 있습니다.
아연도금 레일과 코팅 강판이 직접 접촉하면 전기화학적 부식이 발생할 수 있습니다. 절연 개스킷이 이 갈바닉 커플을 끊습니다.
조인트에서 금속을 혼합하면 표면적이 더 작은 구성 요소가 먼저 부식되는 갈바니 커플이 생성됩니다. 패스너 재료는 레일 코팅과 호환되어야 합니다.
리브리스 가이드 레일의 중간 부분은 구조적 강성이 가장 낮습니다. 작업 중 불가피하게 레일을 밟을 경우에는 지지점 바로 위로 올라가십시오. 유지 관리를 위해 지붕에 자주 접근해야 하는 프로젝트의 경우 더 깊은 프로파일 섹션을 추천할 수 있도록 사전에 알려 주시기 바랍니다.
A: 카탈로그보다는 현장상태를 먼저 평가해 보세요. 리브 없는 가이드 레일은 적당한 바람과 눈 하중이 있는 지역의 산업용/상업용 컬러 강철 지붕, 소형 밸러스트 평지붕, 주거용 지붕 및 지상 설치 플랜트(최대 10MW)에 적합합니다. 프로젝트가 눈이 많이 내리거나 태풍이 자주 발생하는 지역에 있거나 길고 지지되지 않는 경간이 포함된 경우 올바른 선택은 강화된 레일이나 더 두꺼운 프로파일입니다.
A: 예, 맞춤형 절단 및 펀칭을 지원하며 전체 PV 장착 시스템 없이 레일을 별도로 구매할 수 있습니다. 표준 사양은 재고로 유지되는 반면, 비표준 사양은 프로젝트 도면 매개변수에 따라 제작됩니다.
A: 용융 아연 도금 레일에는 15년 부식 방지 보증이 제공됩니다. 아연-알루미늄-마그네슘(Zn-Al-Mg) 옵션은 25년 보증을 제공하며 해안 지역이나 기타 열악한 대기 환경에 권장됩니다. 두 가지 보증 옵션 모두 일반적인 실외 PV 작동 조건에서의 코팅 성능을 보장합니다.
A: 예. 강화되지 않은 프로파일에 대해 이러한 계산을 수행하는 것이 좋습니다. 모듈 레이아웃, 설계 바람 및 눈 하중, 계획된 레일 간격을 알려주십시오. 당사 기술팀이 적절한 스팬과 프로파일을 확인하고, 비보강 레일이 현장에 적합하지 않은 경우 직접 알려드립니다.
답변: 4가지 사항이 중요합니다. 레일을 고정하기 전에 각 레일 행의 수평을 맞추고 정렬합니다. 느낌에 의존하기보다는 프로젝트에 지정된 토크로 클램프를 조이십시오. 연결 지점에 확장 간격을 두십시오. 그리고 중간 경간 부분의 강성이 가장 낮기 때문에 보강되지 않은 레일의 중앙을 밟는 것을 엄격히 피하십시오. 설치 및 취급 지침은 모든 주문에 포함되어 있으며 당사 기술 팀은 설치 과정 전반에 걸쳐 질문에 답변해 드립니다.
