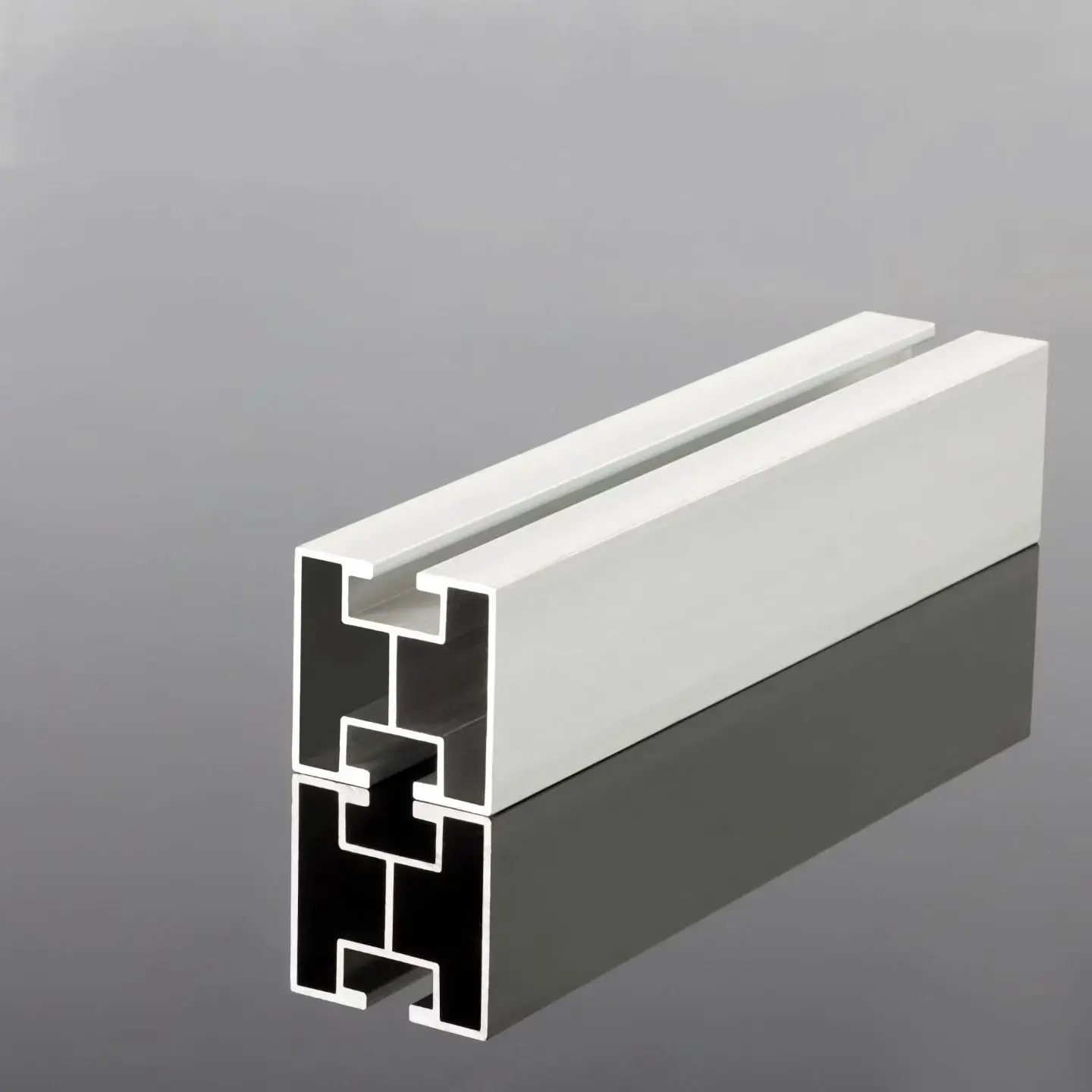

청사진에 동일하게 나타나는 레일은 경사면에 배열로 설치되면 매우 다르게 작동할 수 있습니다. 도리 간격이 넓어지고 하중 경로가 이동하여 직선 프로파일이 지지대 사이에서 점진적으로 구부러지거나 휘어집니다. 이러한 변형은 종종 시간이 지남에 따라 모듈 정렬 불량 및 느슨한 클램프로 이어집니다. 강화 가이드 레일은 이 문제를 해결하기 위해 특별히 설계되었습니다. Guojian은 보강재를 강철 자체의 필수적인 부분으로 만드는 연속적인 세로 방향 리브가 있는 통합 냉간 성형 공정을 사용하여 이를 제조합니다.
리브는 단일 목적으로 사용됩니다. 즉, 무게를 두 배로 늘리지 않고도 프로파일의 굽힘 및 비틀림에 대한 저항력을 향상시키는 것입니다. 레일은 단일 패스로 냉간 성형되기 때문에 리브는 전체 길이를 따라 연속적으로 이어집니다. 보강 지점에 용접이 없기 때문에 주기적인 풍하중으로 인해 조기에 녹이 슬거나 균열이 발생하기 쉬운 부분이 제거됩니다. 간단히 말해서 추가 강철은 굽힘 모멘트에 대응하는 데 필요한 정확한 위치에 전략적으로 배치됩니다.

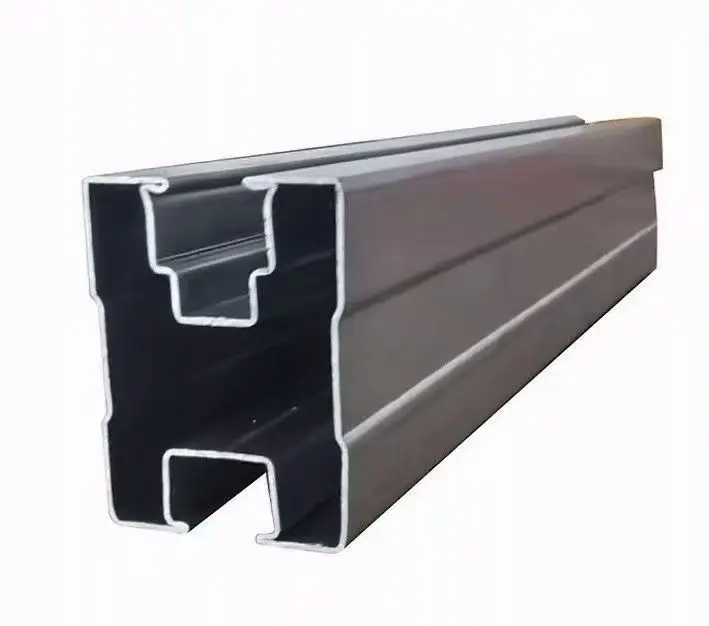

재료 및 코팅 선택은 습관이 아닌 현장 조건에 따라 결정됩니다. ZAM(아연-알루미늄-마그네슘) 코팅은 절단된 가장자리를 덮을 수 있는 조밀한 보호층을 형성하므로 ZAM 코팅 강화 가이드 레일은 해안, 어업-태양광 및 갯벌 프로젝트에 권장되는 선택입니다. 용융 아연 도금은 표준 내륙 발전소를 위한 비용 효율적인 솔루션으로 남아 있으며, 나중에 자체 표면 처리를 적용하려는 구매자는 "블랙 스틸"(코팅되지 않은) 옵션을 사용할 수 있습니다.
통합된 강화 프로파일은 킬로그램당 더 높은 하중 지지력을 제공합니다. 이를 통해 옥상 프로젝트는 자중을 제어하면서 구조적 강도를 높일 수 있습니다. 이는 건물 부하 마진이 부족할 때 직접적인 이점이 됩니다.
습도가 높거나 염수 분무 환경을 위한 ZAM, 표준 발전소를 위한 용융 아연 도금, 국부 코팅이 필요한 프로젝트를 위한 흑색강입니다. ZAM 버전은 부식 방지 보증 25년, 용융 아연 도금 버전은 15년, 구조 자체는 10년 보증이 제공됩니다.

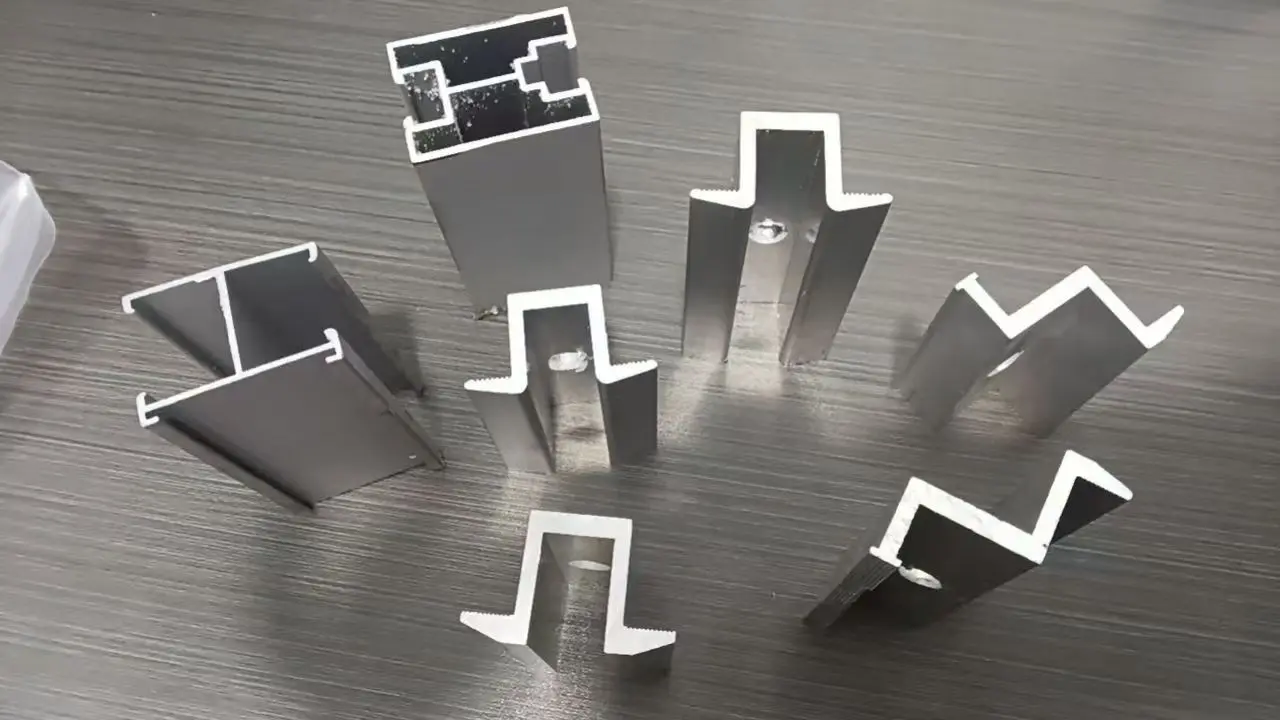

강화된 가이드 레일의 채널 모양 단면은 T-볼트를 직접 수용합니다. 레일을 따라 밀어 부품 위치를 조정할 수 있으므로 다시 드릴링할 필요가 없습니다. 적합한 클램프와 커넥터는 자체 생산 라인에서 생산되므로 설치 체인에서 전체 공급업체를 효과적으로 제거할 수 있습니다.
펀칭, 절단, 용접은 도면에 따라 자체적으로 완료됩니다. 강화 레일은 도착 즉시 즉시 설치할 수 있으며 현장 연삭, 절단 및 부식 방지 손질을 최소화합니다. 이는 절약된 작업 시간이 실제 비용 절감으로 이어지는 원격 산악 발전소에 매우 중요합니다.
| 목 | 사양 |
|---|---|
| 재료 | 냉간성형 탄소강 |
| 구조 | 일체형 냉간 성형 섹션 + 연속 일체형 리브 |
| 코팅 옵션 | 아연-알루미늄-마그네슘(ZAM) / 용융 아연도금 / 검정색 마감(무코팅) |
| 최대 두께 | 12mm |

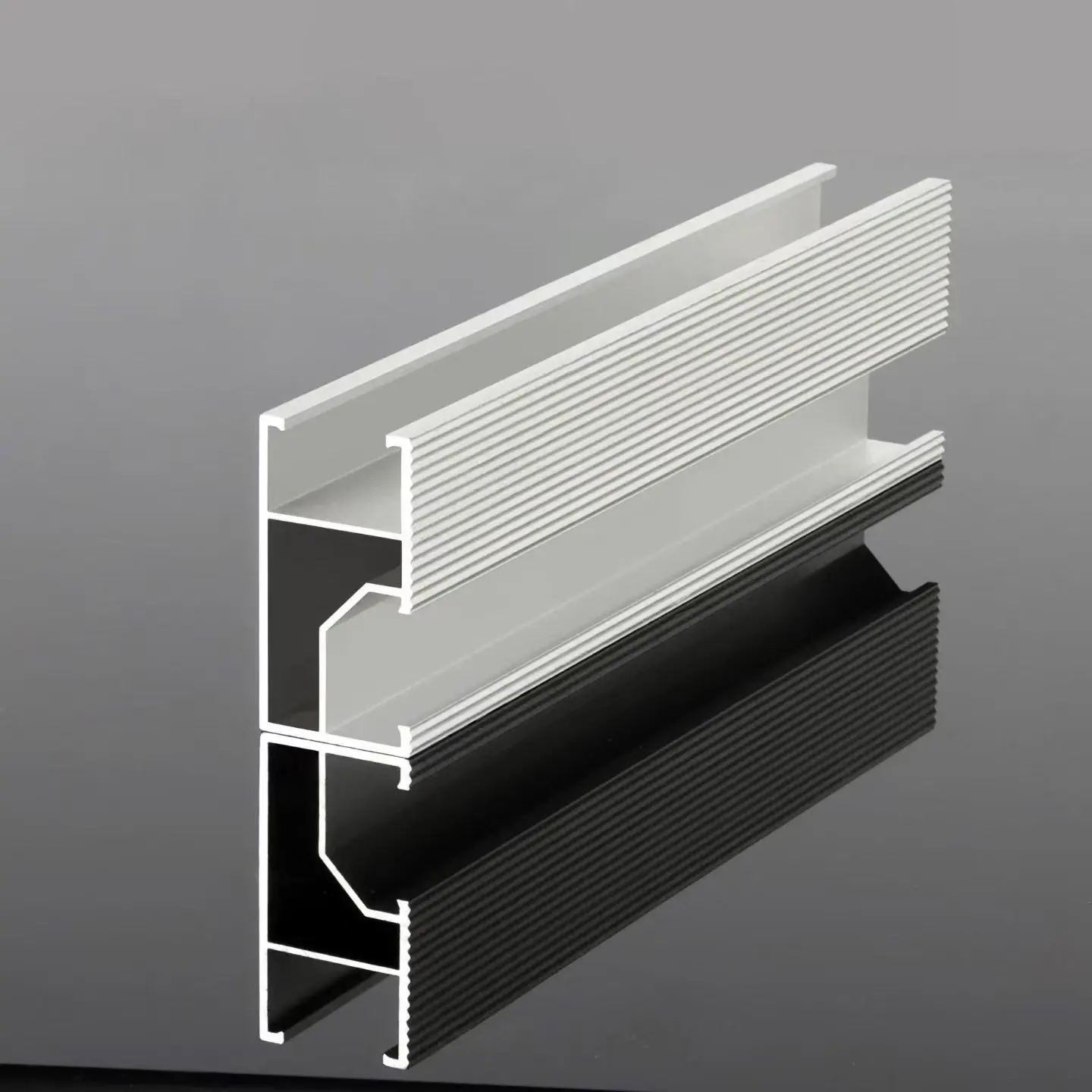

| 부분 | 고객 도면별 맞춤형 섹션 |
| 길이 | 도면대로 길이에 맞게 잘라주세요 |
| 죔 | T-볼트와 호환되는 슬롯; 자체 제작된 미드/엔드 클램프 및 커넥터 |
| 보증 | 부식 방지 보증: ZAM의 경우 25년, 용융 아연 도금의 경우 15년; 구조적 보증: 10년 |
| MOQ | 1 × 20GP 컨테이너; 시험 주문 협상 가능 |
| 리드타임 | 보증금 수령 후 영업일 기준 7~15일 |
| 거래조건 | FOB / CFR / CIF |
강화 가이드 레일은 표준 프로파일이 하중 지지 한계에 도달하는 현장을 위해 설계되었습니다. 아래 애플리케이션은 우리가 가장 자주 접하는 로드 시나리오를 다룹니다.
지형이 기복이 심해 바람과 눈 하중이 고르지 않게 됩니다. 강화된 프로파일은 어레이가 다양한 범위에 걸쳐 직선을 유지하도록 보장합니다. 이는 클램프가 작동 2년 및 3년 후에도 안전하게 유지되는 이유입니다.
야외 환경, 상당한 일별 온도 변동, 습한 지면 조건 모두 부식을 가속화합니다. ZAM 코팅은 이러한 환경적 스트레스를 견디는 반면 강화된 프로파일은 물이나 작물 위의 더 긴 범위와 관련된 추가 하중을 처리합니다.
염수 분무는 레일에 대한 최고의 테스트입니다. 여기서 두꺼워지고 강화된 프로파일은 풍압에 저항하고 ZAM 코팅은 외부에서 내부로의 부식을 지연시킵니다. 두 가지 요구 사항이 모두 중요하므로 두 기능을 모두 지정하는 것이 좋습니다.
단일 축 및 이중 축 시스템은 레일에 하루 종일 반복적인 하중을 가합니다. 표준 프로파일은 이러한 조건에서 변형되는 경향이 있는 반면, 강화 프로파일은 주기적 하중을 견디도록 특별히 설계되었습니다.
넓은 범위의 유연한 구조에는 최소한의 기본 지지로 모양을 유지하기 위한 레일이 필요합니다. 강도뿐만 아니라 구조적 강성은 모듈이 설계된 기울기 각도를 유지하도록 보장하는 핵심 요소입니다. 상업용 및 산업용 옥상 태양광 발전소: 지붕 하중 제한은 자중을 제한하므로 킬로그램당 강도를 최대화하는 것이 필수적입니다. 이는 리브 형상이 길고 연속적인 작동에서 정확하게 제공하는 것입니다.
지붕이 있고 통풍이 잘 되는 곳에 올려진 지지대 위에 쌓으십시오. 설치 전 코팅 긁힘이나 단면 변형을 방지하기 위해 취급 시 모서리 보호 장치를 사용하십시오.
절단된 모든 가장자리를 디버링하고 부식 방지 터치업 코팅을 적용합니다. 갈비뼈를 피하도록 구멍을 배치하십시오. 리브 자체를 갈지 마십시오. 리브가 힘의 원천이므로 이를 갈면 이 레일을 구입하는 목적이 무산됩니다.
손상되지 않은 직선 레일만 사용하십시오. 패스너를 표준 토크 사양에 맞게 조이고 필요에 따라 조인트에 확장 간격을 두십시오. 산간지역, 갯벌지역, 해안지역 공사의 경우 보강가이드레일을 설치하기 전 기초가 안정적인지 확인하십시오.
볼트, 단면 변형, 코팅 상태를 주기적으로 검사합니다. 염수 분무에 노출된 환경에 대한 검사 간격을 단축합니다. 보조 장비를 장착할 때 설계 하중을 초과하지 말고, 코팅이 손상된 경우 즉시 보수하십시오.
A: 현장 상황에 따라 결정하세요. 연안, 어업-태양광 또는 갯벌 프로젝트의 경우 ZAM을 권장합니다. 이 코팅은 절단 가장자리를 보호하고 염수 분무 부식을 방지하며 25년 부식 방지 보증이 지원됩니다. 표준 내륙 플랜트의 경우 용융 아연 도금은 15년 부식 방지 보증으로 탁월한 비용 효율성을 제공합니다.
답: 그렇습니다. 맞춤형 섹션은 우리 사업의 표준 부분입니다. 도면에 따라 냉간 압연 성형(최대 두께 12mm)하고 사내에서 펀칭, 절단 및 용접을 완료하므로 제품 배송 시 바로 설치할 수 있습니다.
A: 당사는 ZAM 버전의 경우 25년 부식 방지 보증, 용융 아연 도금 버전의 경우 15년, 장착 시스템의 경우 10년 구조 보증을 제공합니다.
답변: 20GP 컨테이너는 약 2MW 상당의 장착 시스템 강철을 담는 반면, 40HQ 컨테이너는 약 4~5MW를 담습니다. 레일은 해상 운송을 위해 번들로 묶여 보호됩니다. 초기 프로젝트에 대한 소규모 배치 시험 주문이 협상될 수 있습니다.
A: 공장은 ISO 9001, ISO 14001 및 ISO 45001 표준 인증을 받았습니다. 구조 계산 보고서 및 타사 테스트 보고서를 사용할 수 있습니다. 필요한 특정 문서를 확인할 수 있도록 대상 시장을 알려주십시오.
