가이드 레일은 주로 태양광 PV 모듈을 고정하고 배열하는 데 사용되는 PV(광발전) 장착 시스템의 핵심 하중 지지 구성 요소입니다. 일반적으로 클램프 및 볼트와 같은 패스너와 함께 사용됩니다. 당사의 포괄적인 레일 제품 라인은 강철(용융 아연 도금 및 아연-알루미늄-마그네슘 합금)과 알루미늄 합금의 두 가지 주요 재료 유형을 특징으로 하며 H 레일, 리브 없는 레일 및 맞춤형 레일을 포함한 다양한 단면 프로파일을 포함합니다. 이 레일은 PV 모듈의 하중을 지탱하고 힘을 장착 기둥이나 지붕 베이스에 전달합니다. 이 제품은 컬러 강철 타일 지붕과 평평한 콘크리트 지붕의 분산형 PV 설치뿐만 아니라 PV 간이 차고 및 특정 지상 장착형 PV 발전소에도 적합합니다.
가이드 레일은 내륙 및 해안 지역, 고염분 환경, 지붕 하중 제한이 있는 현장, 대규모 발전소 등 다양한 프로젝트 조건에 맞게 알루미늄 합금, Zn-Al-Mg 합금, 용융 아연 도금 강철과 같은 다양한 재질로 제공됩니다.

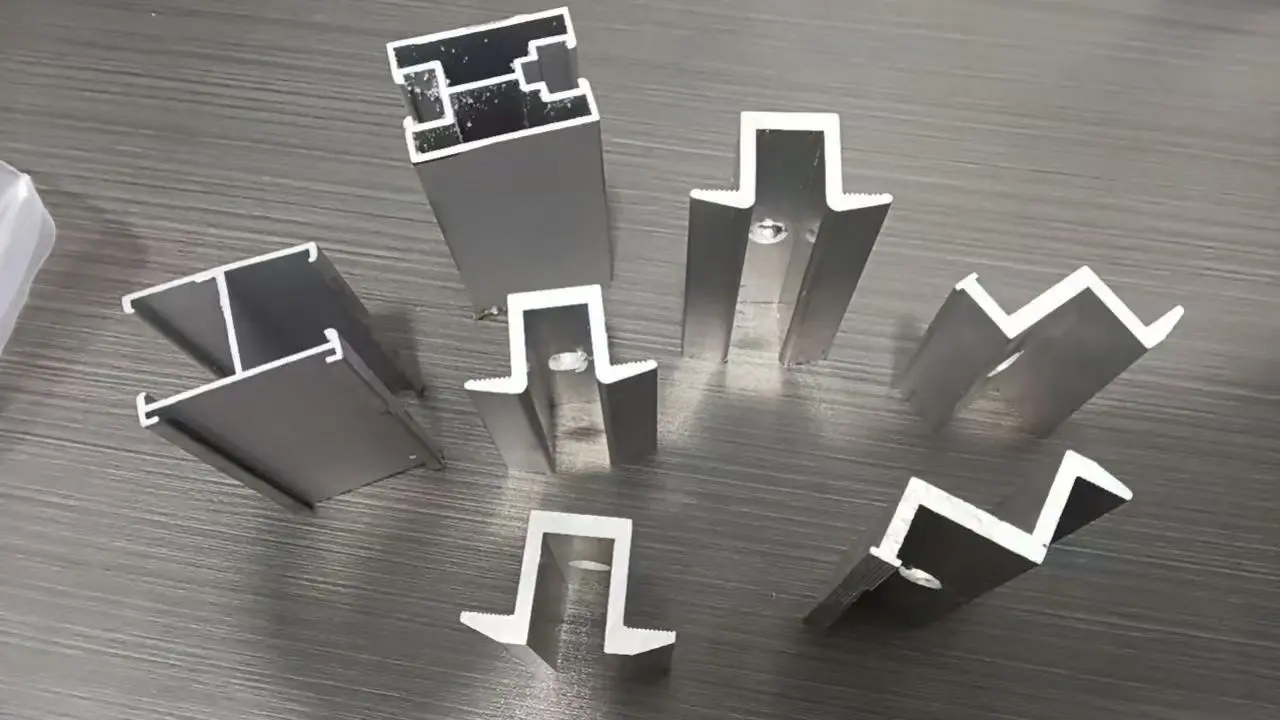

표준 C, H 및 U자형 프로파일, 경량의 리브 없는 프로파일 및 맞춤형 비표준 형상이 포함되어 기존 프로젝트 및 특수 개조 응용 분야 모두와의 호환성을 보장합니다.
고정 길이 절단, CNC 펀칭 및 맞춤형 프로파일 가공을 지원합니다. 우리는 표준 기성 제품에 국한되지 않고 특정 프로젝트 도면 요구 사항을 충족하는 구성 요소를 제조할 수 있습니다.
가이드 레일, 클램프(중간/끝 클램프), 스테인리스 스틸 패스너 및 접지 부품은 자체 제작됩니다. 이는 프로파일과 액세서리 간의 높은 수준의 호환성을 보장하여 현장 조립 오류를 최소화합니다.
신속한 배송을 위해 표준 사양이 구비되어 있습니다. 우리 공장은 연간 20만톤 규모의 생산 능력을 갖추고 있으며, GW급 발전소에 대량 공급이 가능합니다.
알루미늄 및 철강 공장에서 별도로 소싱할 필요가 없습니다. 우리는 전체 조달 프로세스를 간소화하는 다양한 레일과 그에 맞는 액세서리를 제공합니다.
| 매개변수 항목 | 기술 사양 |
| 선택적 기본 재료 | 6063-T5 알루미늄 합금 / S350GD Zn-Al-Mg 강철 스트립 / Q355 용융 아연 도금 강철 |
| 표면 처리 | 아노다이징 / Zn-Al-Mg 코팅 / 용융아연도금 |
| 메인 섹션 유형 | H형, C형, U형, 경량 비보강, 맞춤형 특수형강 |
| 프로필 벽 두께 | 알루미늄 합금: 1.2-2.0mm; 강철: 1.0-1.5mm (맞춤형) |
| 표준 배송 기간 | 4m, 6m; 원하는 길이로 맞춤 절단 가능 |
| 호환 가능한 모듈 | 다양한 단결정, PERC, TOPCon PV 모듈 |
| 지원 액세서리 | 미드 클램프, 엔드 클램프, 스테인리스 스틸 패스너, 접지 부품 |
| 응용 시나리오 | 컬러 강철 타일 지붕, 콘크리트 옥상, 지상 발전소, PV 간이 차고, 개조된 특수 형태의 PV 프로젝트 |
| 적용 가능한 표준 | GB 중국 표준, EN 유럽 표준; 유효한 물자 증명서 |
재활용되거나 불순한 재료가 사용되지 않도록 모든 가이드 레일 배치에 대해 재료 등급이 검증되었습니다.
치수 공차 검사와 양극 산화 코팅 두께에 대한 부분 검사를 통해 표면 처리가 표준을 충족하는지 확인합니다.
3. 프로필에 대한 기계적 특성 보고서는 요청 시 제공됩니다.
4. 해외 프로젝트 입찰 및 세관 신고 요건을 충족하기 위해 제3자 테스트 보고서(예: TUV, SGS)가 제공될 수 있습니다.
우리는 프로젝트별 바람과 눈 하중, 지붕 상태 및 지역 기후를 기반으로 가이드 레일의 모델 선택을 지원합니다. 재료, 단면 및 표면 마감을 확인하기 위해 실제 샘플을 보낼 수 있습니다. 우리는 제품 사양 및 테스트 보고서를 포함한 프로젝트 입찰 문서를 제공합니다. 해외 고객을 위해 현지 기준에 맞는 추천을 제공합니다.
맞춤형 주문의 경우 생산이 시작되기 전에 고객 승인을 위한 처리 도면을 생성합니다. 생산 중에 우리는 고객이 진행 상황을 추적할 수 있도록 원자재 검사, 프로필 처리 및 완제품 즉석 점검에 대한 사진이나 비디오를 제공합니다. 배송에는 완전한 포장 목록과 재료 인증이 포함됩니다. 우리는 운송 중 손상을 방지하기 위해 방수 스트레치 포장을 포함한 다양한 포장 옵션을 제공합니다. 국내 주문의 경우 프로젝트 현장으로 직접 트럭 배송을 주선합니다. 수출 주문의 경우 전체 통관 서류를 지원하고 다양한 무역 조건(예: FOB)을 지원합니다.
운송 중 손상(찌그러짐, 변형 등)이 발생한 경우, 검증 사진을 받은 후 신속하게 상황을 평가하고 교체 부품이나 상호 합의된 해결책을 마련합니다. 우리는 다이어그램과 주요 설치 팁을 포함한 포괄적인 설치 가이드를 제공합니다. 우리 기술팀은 설치 중에 발생하는 모든 문제를 해결하기 위해 원격 지원을 제공합니다.

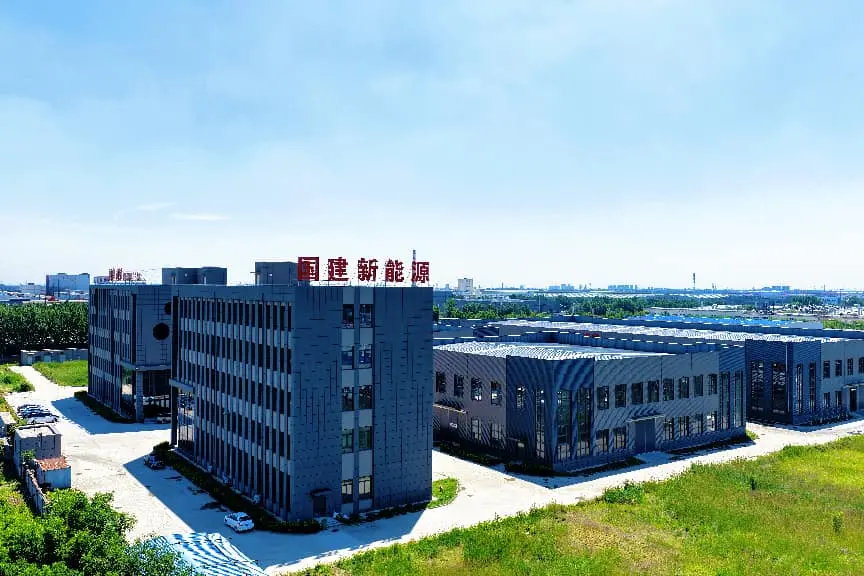

우리 공장은 천진 항과 가까운 천진 Jinghai의 Daqiuzhuang 산업 기지에 위치하고 있습니다. 이를 통해 국내 현장까지 직접 트럭 배송이 가능하며, 수출 주문 시 통관 및 배송이 편리합니다. 우리는 알루미늄 압출 공장과 장기적이고 안정적인 파트너십을 유지하여 안정적인 원자재 공급을 보장하고 재료 등급이 결코 대체되지 않도록 보장합니다. 원자재 입고부터 완제품 발송까지 다수의 검사를 실시하여 전 과정에 걸쳐 종합적인 품질관리를 실시하고 있습니다. 우리는 강철 레일(H 레일, 특수 프로파일 레일, 리브리스 레일)을 동시에 제조하여 고객이 원스톱 상점에서 강철 장착 액세서리와 알루미늄 합금 레일을 소싱할 수 있도록 합니다. 이를 통해 여러 공급업체 관리와 관련된 통신 비용이 줄어들고 우리는 모든 규모의 주문을 처리합니다.
A: 단면 슬롯이 일치하면 액세서리를 교체할 수 있습니다. 그러나 강철과 알루미늄이 직접 접촉하면 전기화학적 부식이 발생하므로 재료 혼합 시 절연 가스켓을 설치해야 합니다.
A: 프로필은 보호 필름으로 덮여 있습니다. 전체 배치는 방수 스트레치 필름으로 싸여 있으며 단단한 종이 가장자리 보호 장치로 고정됩니다. 긴 프로파일은 목재 프레임으로 강화되어 운송 중 긁힘 위험을 최소화합니다.
A: 아니요, 다양합니다. 아연-알루미늄-마그네슘 및 용융 아연도금 강철 레일에는 25년 부식 방지 보증이 제공되며, 양극 처리된 알루미늄 합금 레일에는 20년 부식 방지 보증이 제공됩니다. 주문하기 전에 특정 보증 조건을 확인하십시오.
A: 가이드 레일은 압출 성형 제작을 위한 최소 주문 수량(MOQ)에 따라 특정 단면으로 맞춤화될 수 있습니다. 그러나 길이 조정이나 펀칭과 같은 간단한 수정에는 새로운 금형이 필요하지 않으며 MOQ 요구 사항도 낮습니다.
A: 호환 가능한 클램프와 결합된 표준 슬롯 프로파일은 미끄러지지 않습니다. 올바른 클램프를 일치시킬 수 있도록 부품 두께를 제공해야 합니다. 다른 브랜드의 액세서리를 혼합하여 사용하는 것은 권장되지 않습니다.
A: 건조하고 통풍이 잘되는 곳에 보관하고 비나 고인 물에 노출되지 않도록 하십시오. 프로필은 지면에서 높이 올려야 하며, 먼지나 진흙 위에 직접 쌓지 말고, 보호 필름을 조기에 제거해서는 안 됩니다.
