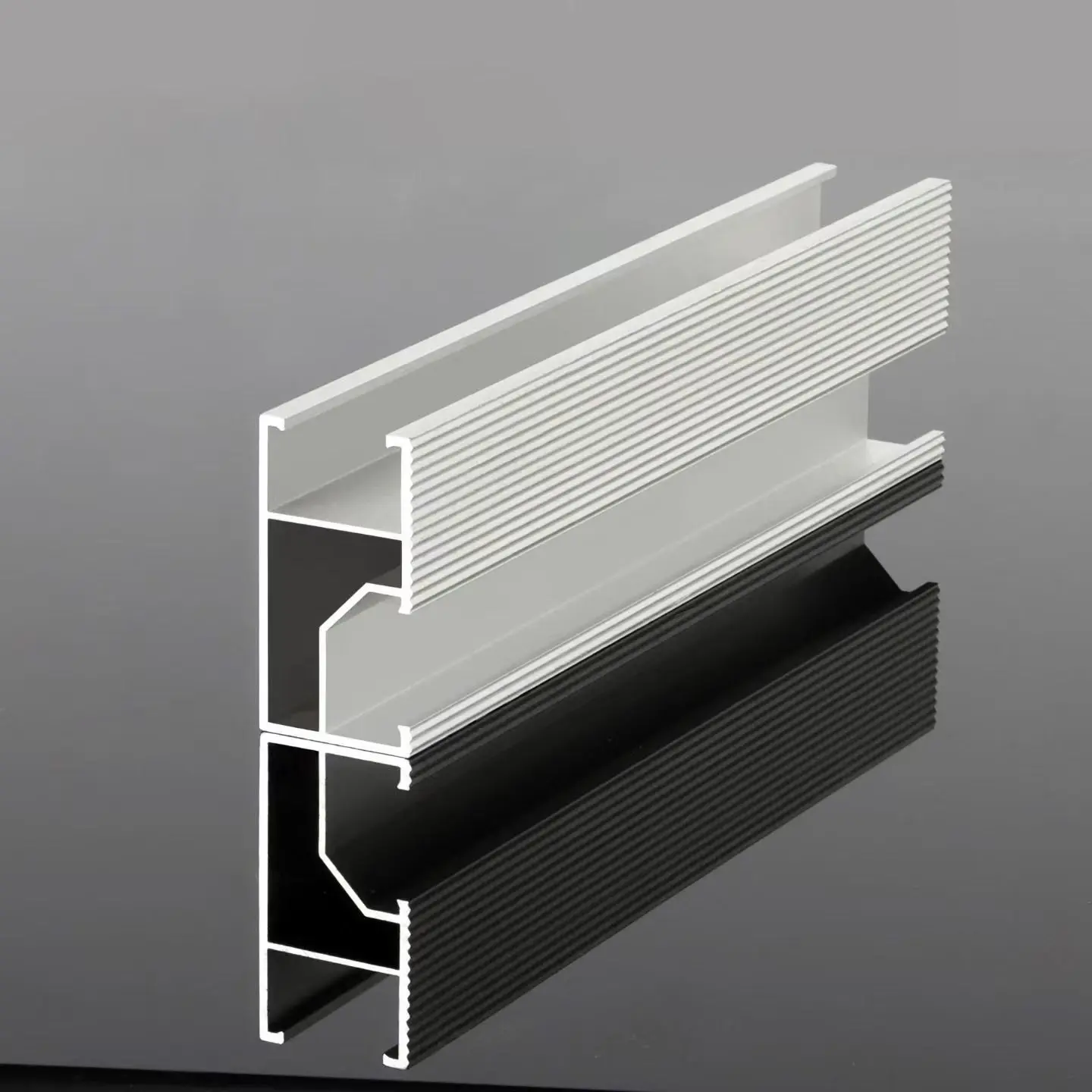

우리는 표준 재고 목록에서 선택하는 대신 특정 지붕 형상을 기반으로 맞춤형 비표준 가이드 레일 프로파일을 설계합니다. 우리는 기성 미드 클램프, 엔드 클램프 및 슬라이딩 너트와 호환되는 표준 T 슬롯을 통합한 고강도 S350GD 강철을 사용하여 필요한 프로파일을 롤 성형합니다. 이는 용융 아연 도금 또는 Zn-Al-Mg 코팅과 함께 제공됩니다. 프로파일 디자인, 롤 성형, 펀칭 및 길이에 따른 절단 작업은 모두 중국 천진에 있는 자체 공장에서 수행됩니다.
일반적인 시나리오에는 표준 C/U 레일의 베이스가 지붕 리브와 간섭하여 평평하게 고정되지 못하게 하는 표준 범위를 초과하는 색다른 사다리꼴 또는 기립 솔기 프로파일과 리브 높이가 포함됩니다.
곡률이나 높이 변화가 있는 지붕에서 고정 프로파일이 있는 표준 레일은 틈을 남기거나 모듈 프레임을 비틀게 만듭니다. 비표준 가이드 레일의 맞춤형 프로파일을 사용하면 각 장착 지점을 정확한 필요한 높이에 배치할 수 있습니다.
낮은 장착 높이, 어레이를 관통하는 지붕 장비 또는 특수한 경사 각도로 설정된 모듈과 관련된 상황. 맞춤형 레일 프로파일은 얕게 만들거나 장애물을 제거할 수 있는 모양으로 만들 수 있으므로 표준 프로파일을 수용하기 위해 전체 어레이를 다시 설계할 필요가 없습니다.
기존 중도리가 고정되어 움직일 수 없는 경우 기존 중도리 간격과 일치하도록 설계된 비표준 가이드 레일의 프로파일을 사용하면 절단이나 보강 없이 새 어레이를 원래 구조에 직접 장착할 수 있습니다.
프로파일은 지붕의 리브 모양, 도리 위치 및 모듈 각도에 맞게 특별히 설계되었습니다. 배송 시 레일은 솔루션을 손상시키지 않고 바로 설치할 수 있는 구성 요소입니다. 이는 현장 노동력을 크게 절감해 지붕을 절단, 연삭 또는 시밍할 필요가 없고 예상치 못한 작업 중단을 대폭 줄여줍니다.
비표준 가이드 레일의 단면을 통해 굽힘 모멘트가 작용하는 위치에 재료를 정확히 배치할 수 있습니다. 동일한 무게에 대해 표준 섹션보다 더 높은 관성 모멘트를 제공합니다. 지붕 하중이 제약 조건인 경우 동일한 논리가 역으로 적용됩니다. 즉, 노후된 지붕의 고정 하중을 제어하기 위해 섹션을 더 가볍게 만들 수 있습니다.
외부 프로파일에 관계없이 클램핑 표면은 표준 T 슬롯을 유지합니다. 시중에서 판매되는 미드 클램프, 엔드 클램프 및 슬라이딩 너트는 평소와 같이 사용할 수 있으며 나머지 BOM은 변경되지 않습니다. 기존 설치 도구와 클램프 재고는 계속 사용할 수 있습니다.
섹션은 단일 패스에서 강철 스트립의 연속 롤 성형을 통해 형성되어 배치 전반에 걸쳐 일관된 직진성과 반복성을 보장합니다. 10번째 컨테이너는 승인된 샘플과 일치합니다.
비표준 가이드 레일에는 용융 아연 도금(Z275) 옵션과 아연-알루미늄-마그네슘(ZAM80-150) 옵션이 모두 제공됩니다. 아연-알루미늄-마그네슘은 절단 모서리에서 자가 치유 기능을 제공하며 기존 아연 도금에 비해 염수 분무 저항성이 뛰어납니다. 따라서 해안지역 및 다습한 산업현장에 추천해 드립니다. 부식 방지 보증은 용융 아연 도금의 경우 15년, 아연-알루미늄-마그네슘의 경우 25년입니다.
| 목 | 참고사양 | 메모 |
| 재료 | S350GD / S450GD 냉간성형강 | 고강도 강철 스트립, 롤 성형 |
| 코팅 | 용융 아연 도금 Z275 또는 Zn-Al-Mg ZAM80–150 | 프로젝트별로 선택 |
| 두께 | 1.2 / 1.5 / 2.0 / 2.5mm | 일반 단면의 경우 일반적으로 1.2–1.5mm |
| 단면 높이 | 40 / 45 / 50 / 60 / 80mm | 디자인할 맞춤형 섹션 |
| 플랜지 폭 | 30/35/40mm | 모듈 클램프와 일치 |
| 슬롯 | T 슬롯 또는 오픈 슬롯 | 표준 슬라이드 너트용 |
| 길이 | 3/4/6m, 길이에 맞게 절단 | 운송 및 절단에 최적화됨 |
| 단위중량 | 대략. 1.2~3.5kg/m | 단면과 두께에 따라 다름 |
| 호환 가능한 모듈 | 일반 c-Si 모듈, 500~700W | 가로 또는 세로 |
| 최대. 지원 범위 | 1.0~1.5m | 구조 계산에 따라 달라질 수 있습니다. 일반 섹션 하단 |
| MOQ | 1 × 20GP 컨테이너; 더 작은 시험 주문 협상 가능 | — |
| 리드타임 | 보증금 수령 후 영업일 기준 7~15일 | — |
| 거래조건 | FOB / CFR / CIF | — |
하중 경로는 프로젝트용으로 설계된 특정 단면에 따라 결정됩니다. 따라서 이러한 비표준 가이드 레일의 설치 프로토콜은 표준 레일보다 더 엄격합니다. 모든 설치 팀은 다음 5가지 사항을 준수해야 합니다.
1. 설치 방향을 기준으로 슬롯 방향을 바꾸지 마십시오. 방향이 올바르지 않으면 하중 지지 단면적이 변경되고 하중 용량이 감소합니다.
2. 설계 토크에 따라 볼트를 엄격하게 조이십시오. 맞춤형 섹션의 벽이 얇은 부분에 과도한 토크를 가하면 부분적으로 찌그러질 수 있습니다.
3. 레일 접합은 이 특정 섹션을 위해 설계된 맞춤형 커넥터를 활용해야 합니다. 표준 레일 커넥터는 이 형상과 호환되지 않습니다.
4. 전기화학적 부식을 방지하기 위해 이종 금속의 접촉점에 절연 개스킷을 설치하십시오. 패스너가 코팅(용융 아연 도금 또는 아연-알루미늄-마그네슘)과 호환되는지 확인하십시오.
5. 레일 중간 부분의 벽이 얇은 부분을 밟지 마십시오. 보행으로 인해 집중된 하중이 변형을 일으킬 수 있습니다.
우리 회사는 3단계 품질 관리 프로세스를 구현합니다. 입고되는 강대 및 코팅 재료 검사(등급, 두께 및 코팅 중량 확인); 롤 성형 중 단면 치수 및 직진도의 인라인 측정; 각 배치별로 포장 전 단면 정밀도, 직진도, 표면 상태 등을 최종 검사합니다. 당사의 품질 및 환경 관리 시스템은 ISO 9001, ISO 14001 및 ISO 45001 인증을 받았습니다. 인증 범위에는 강철 PV 장착 구조물과 금속 PV 액세서리가 포함됩니다.
A: 지붕 타일이나 도리 도면(또는 단면 치수 스케치), 모듈 치수 및 레이아웃, 계획된 지지 범위가 필요합니다. 이를 바탕으로 단면적, 코팅사양, 단위중량 등을 확인 후 견적을 내드립니다. 대량 생산에 앞서 샘플 또는 첫 번째 제품 단면을 생산할 수 있습니다.
A: 우리는 제조업체입니다. 롤 성형, 펀칭, 절단 가공, 코팅 관리는 모두 중국 천진에 있는 자체 생산 시설에서 수행됩니다. 당사 공장 기록 및 인증서를 검토하실 수 있습니다.
A: 대부분의 내륙 지붕 적용에는 용융 아연도금(Z275)이면 충분합니다. 해안, 다습한 환경 또는 산업 부식성 환경의 경우 우수한 절단면 보호 및 염수 분무 저항성을 제공하는 아연-알루미늄-마그네슘을 권장합니다. 이에 따라 보증 기간도 다릅니다. 용융 아연도금의 경우 15년, 아연-알루미늄-마그네슘의 경우 25년입니다.
A: 표준 최소 주문 수량은 20GP 컨테이너 1개입니다. 초기 시험 주문이나 새 프로파일의 샘플 배치의 경우 더 적은 수량을 수용할 수 있습니다. 프로필 도면과 전체 길이만 알려주시면 그에 따라 견적을 드립니다.
A: 비표준 가이드 레일의 프로파일 사양에 따라 다릅니다. 표준 수정 프로파일은 시중에서 판매되는 주류 클램프 및 스테인리스강 패스너와 호환됩니다. 특수 프로파일의 경우 현장 설치 중 호환성을 보장하기 위해 일치하는 클램프와 커넥터를 제공합니다.
