H-레일

자동화된 조립 및 자재 취급 장비에서 가이드 레일은 선형 슬라이드가 3년 후에도 조용하고 부드러운 상태를 유지하는지, 아니면 단 3개월 후에 흔들리기 시작하는지 여부를 결정합니다. 대부분의 기존 단일 슬롯 프로파일은 단일 작업 표면에 부하를 집중시킵니다. 편심 하중으로 인해 캐리지가 점차 정렬 상태에서 벗어날 수 있으며, 이로 인해 발생하는 오류는 궁극적으로 전체 기계 성능에 영향을 미칩니다. H-Rail은 표면 처리에만 의존하지 않고 단면 형상을 통해 이 문제를 해결합니다. 이중 평행 웹이 있는 대칭형 H형 알루미늄 프로파일을 특징으로 하는 이 제품은 선형 슬라이드, 리프팅 칼럼, 푸시-풀 메커니즘, 툴링 프레임 및 경량 컨베이어 라인과 같은 왕복 운동 응용 분야에 맞게 설계되었습니다.

H-섹션 가이드 프로파일이란 무엇입니까?

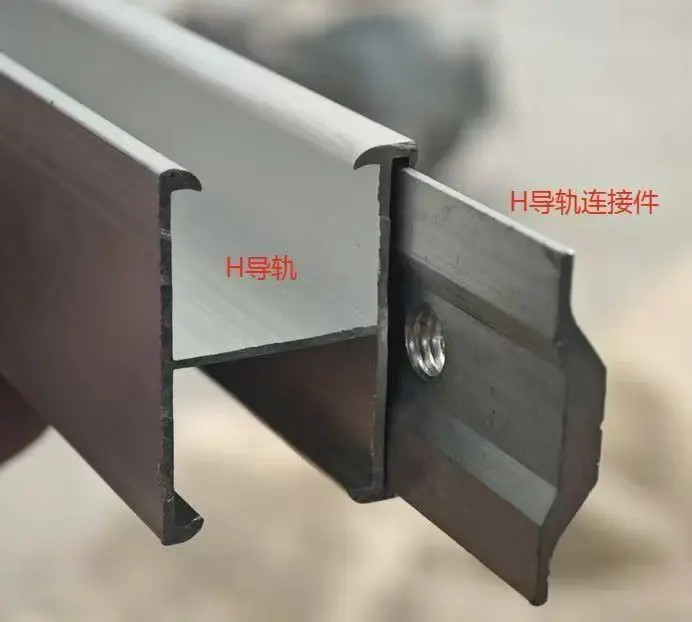

H-Rail은 문자 "H"와 유사한 단면을 가진 구조용 알루미늄 가이드 프로파일입니다. 두 개의 수평 플랜지가 중앙 웹으로 연결되어 양쪽에 사용 가능한 슬롯형 표면을 제공합니다. 이러한 대칭적 기하학적 구조 덕분에 수직 하중은 하나가 아닌 두 개의 지지 암에 분산되며, 개방형 센터는 강성을 저하시키지 않으면서 무게를 줄입니다.

이 형상은 세 가지 이점을 제공합니다. 비슷한 무게의 단일 슬롯 레일에 비해 중간 하중에서 편향이 더 적습니다. 장비가 측면 힘을 받거나 비상 정지를 당할 때 프로파일 자체가 비틀림에 저항합니다. 두 개의 가공된 표면을 사용할 수 있으므로 캐리지는 양쪽에서 또는 동시에 양쪽에서 실행할 수 있습니다.

핵심 장점과 그 이유

균형 잡힌 부하 분산:

이중 웹 단면은 두 개의 지지 암에 압력을 분산시켜 집중 하중으로 인해 작업 표면이 찌그러지거나 변형되기 쉽습니다. 우리의 제조 경험은 배치 전반에 걸쳐 일관된 하중 지지 성능을 보여줍니다. 이는 수백 개의 동일한 워크스테이션을 구축할 때 중요한 요소입니다.

비틀림 안정성:

H-레일의 대칭 단면은 장비가 측면 힘을 가하거나 긴 레일을 설치할 때 본질적으로 비틀림에 저항합니다. 이는 일반적인 작업장 문제를 직접적으로 해결합니다. 설치 후 H-레일이 약간 비틀어져 캐리지가 스트로크 중간에 걸리거나 걸리게 됩니다. 뒤집을 수 있는 디자인: 홈이 있는 양쪽 측면은 정밀 가공되어 레일을 위, 아래 또는 수직으로 장착할 수 있습니다. 또한 구조용 빔이나 프레임 커넥터 역할을 할 수도 있습니다. 단일 프로파일이 여러 설계 구성을 포괄하므로 맞춤형 브래킷의 필요성이 줄어듭니다.

긴 스트로크에 대한 직진도:

각 레일은 압출 후 직선화되고 배송 전 개별 검사를 거쳐 긴 길이에서도 휘어짐 없이 직선성을 보장합니다. 캐리지 움직임은 전체 스트로크에 걸쳐 일관되게 유지되어 양쪽 끝이 빡빡하거나 느슨해지는 것을 방지합니다.

경질 양극산화 작업 표면:

경질 아노다이징 처리된 층은 표면 경도와 내마모성을 향상시켜 고주파 슬라이딩 시에도 표면 열화를 방지합니다. 작업장의 먼지와 습기에 강하고 무광택 마감 처리로 먼지가 쌓이는 것을 방지하므로 클린룸과 정밀 조립 영역에 이상적입니다.

기술 사양

목	사양
재료	알루미늄 합금, 열간 압출
섹션 유형	대칭 H 프로파일, 이중 웹, 중공 코어
표면 처리	경질 아노다이징 처리, 무광택 마감
길이	고객 도면에 따라 길이로 절단
직진도	선적 전 교정 및 검사
가공 옵션	원하는 길이로 절단, 끝 모따기, 드릴링, 태핑, 정밀 가공
MOQ	1 × 20GP 컨테이너; 더 작은 시험 주문 협상 가능
리드타임	보증금 수령 후 영업일 기준 7~15일
거래조건	FOB / CFR / CIF

장비에 적합한 레일 선택

하중의 방향부터 시작하십시오.

하중이 H-레일 바로 위에 위치하고 힘이 지속적으로 수직인 경우 일반적으로 표준 이중 웹 프로파일로 충분합니다. 그러나 부하가 중심에서 벗어나거나 장비가 자주 비상 정지되는 경우에는 먼저 당사와 적용 조건을 논의하는 것이 좋습니다. 이러한 시나리오에서는 프로파일 설계의 기하학적 이점이 가장 중요합니다.

길이는 두 번째 핵심 요소입니다.

스트로크가 길수록 레일 곡률이 증폭됩니다. 따라서 몇 미터를 초과하는 스트로크의 경우 현장에서 프로파일을 절단하는 것보다 미리 직선화되고 검사된 길이로 절단된 레일을 주문하는 것이 좋습니다. 차이점은 부드럽고 연속적인 움직임과 잠재적인 바인딩 중간 스트로크에 있습니다.

운영 환경은 세 번째 요소입니다.

경질 양극산화 처리된 표면은 먼지가 많은 작업장과 습한 시설에 적합합니다. H-Rail이 세척 절차나 절삭유에 노출될 경우 주문하기 전에 표면 호환성을 확인할 수 있도록 특정 매체를 알려주십시오.

제조 및 품질 관리

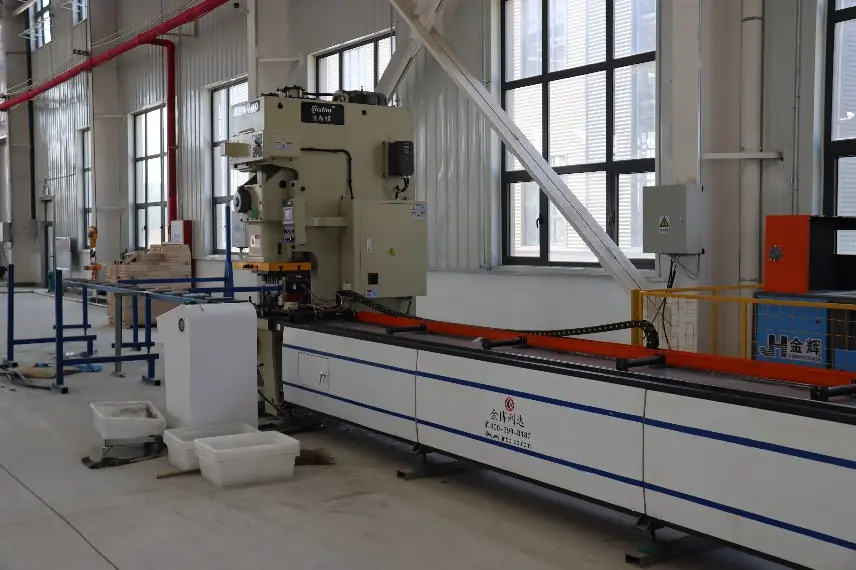

H-Rail은 당사 자체 시설에서 제조됩니다. 압출, 가공, 양극 산화 처리는 모두 사내에서 수행됩니다. 당사의 생산 시설은 8개의 C-채널 성형 라인, 2개의 "Ji" 프로파일(햇 프로파일) 강철 성형 라인, 2개의 고출력 파이버 레이저 절단기 및 4개의 CNC 펀칭 라인을 운영하고 있습니다. 당사의 독점 장비에는 특허를 받은 "알루미늄 프로파일 펀칭기"(ZL 2023 2 2784865.9) 실용신안이 포함되어 있습니다. 이 공장은 연간 약 200,000톤의 프로필 생산 능력을 갖추고 있습니다.

우리는 30개 이상의 국가에 수출하고 프로젝트 계약자와 장비 제조업체 모두를 위한 장기 공급 프로그램을 지원합니다. 수출 서류 및 제3자 검사 계약은 사례별로 협상될 수 있습니다.

FAQ

Q1: 당신은 제조업체입니까, 아니면 무역 회사입니까?

A: 우리는 제조업체입니다. H-레일의 압출, 교정, 기계 가공 및 경질 아노다이징 작업은 모두 중국 천진에 있는 자체 생산 기지에서 완료됩니다. 당사의 공장 기록 및 인증을 검토하실 수 있습니다.

Q2: 최소 주문 수량(MOQ)은 얼마입니까?

A: 표준 MOQ는 20GP 컨테이너 1개입니다. 초기 시험 주문이나 샘플 배치의 경우 더 적은 수량도 수용할 수 있습니다. 필요한 단면적 사양과 총 길이를 알려주시면 그에 따라 견적을 제공해 드리겠습니다.

Q3: 도면에 따라 제품을 가공할 수 있습니까?

답: 그렇습니다. 고정 길이 절단, 끝 모따기, 드릴링, 태핑 및 기타 마무리 공정이 모두 사내에서 수행됩니다. 레일은 배송 즉시 설치 준비가 되어 있으므로 시설에서 추가 처리가 필요하지 않습니다.

Q4: 레일은 어떤 바람과 눈 하중을 견딜 수 있습니까?

A: 당사의 H-레일은 엄격한 바람 및 눈 하중 시뮬레이션 테스트를 거쳤습니다. 우리는 지역 기후 매개변수를 기반으로 부하 계산을 수행하고 EN 1991 및 ASCE 7과 같은 국제 표준을 충족하는 적절한 H-Rail 모델을 추천할 수 있습니다.

Q5: 대량 주문의 품질 일관성을 어떻게 보장합니까?

A: 모든 배치는 포장 전에 직진성, 구조적 완전성 및 표면 품질에 대한 검사를 받습니다. 최초 샘플부터 최종 용기까지 동일한 허용 기준이 적용됩니다.

Q6: H-Rail은 시중의 주류 PV 클램프와 호환됩니까?

표준 H-레일 프로파일은 시중에서 판매되는 대부분의 미드 클램프, 엔드 클램프 및 스테인리스강 패스너와 호환됩니다. 일치하는 클램프에 대한 특정 요구 사항이 있는 경우 새로운 금형을 만들어 맞춤형 프로파일을 제작할 수도 있습니다.
