A 가이드 레일단순한 금속 트랙 그 이상입니다. 부드럽고 반복 가능한 모션이 중요한 시스템에서 제어된 움직임, 정렬, 안정성 및 안전성을 유지하는 역할을 하는 정밀 구성 요소입니다. 엘리베이터 설치부터 산업 장비에 이르기까지 올바른 가이드 레일은 치수 정확도, 구조적 강도, 표면 품질, 안정적인 설치 및 장기적인 내구성을 결합해야 합니다. 이 가이드에서는 가이드 레일의 작동 방식, 성능을 결정하는 요소, 올바른 사양을 선택하는 방법, 구매자가 주문하기 전에 확인해야 할 사항에 대해 설명합니다.
1. 가이드 레일 기본 사항

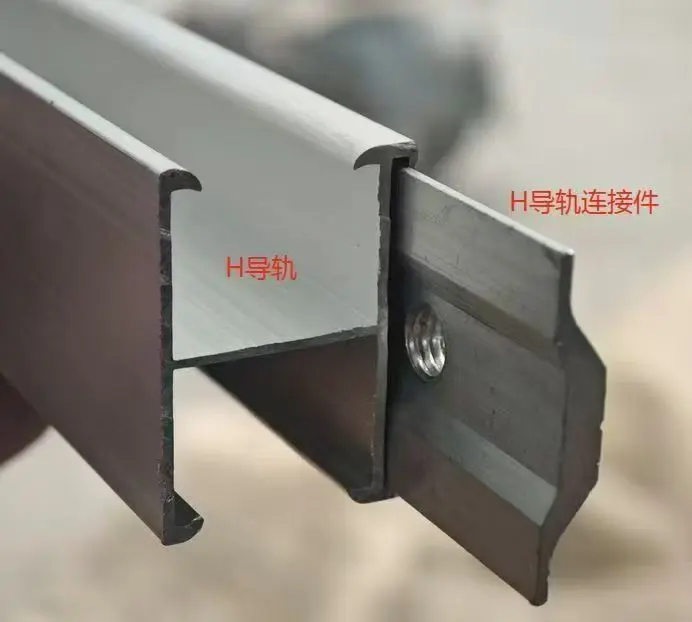

가이드 레일은 움직이는 부품의 경로를 제어하도록 설계된 견고한 선형 구성 요소입니다. 구성 요소가 여러 방향으로 자유롭게 움직일 수 있도록 하는 대신 레일은 정의된 이동 경로를 설정하고 작동 전반에 걸쳐 일관된 정렬을 유지하는 데 도움이 됩니다.
엘리베이터 시스템에서는 가이드 레일이 샤프트 내부에 수직으로 설치되어 엘리베이터 카와 균형추를 안내합니다. 현대 리프트 표준은 가이드 레일 재료, 치수, 형상, 표면 마감, 연결, 편향 및 구조 성능에 대한 특정 요구 사항을 제시합니다. 예를 들어 ISO 8100-33:2022는 리프트 카 및 균형추에 사용되는 표준화된 T형 가이드 레일에 대한 등급 및 품질, 치수 및 기하학적 공차, 표면 마감 및 지정 요구 사항을 지정합니다.
산업용 기계의 경우 이 용어는 광범위한 선형 가이드 구성 요소를 설명할 수 있습니다. 정확한 단면, 재질, 경도, 장착 방법, 표면 처리는 기계 및 사용 환경에 따라 다릅니다.
2. 가이드 레일의 작동 원리
가이드 레일의 성능은 레일, 이동 어셈블리, 장착 브래킷, 가이드 슈 또는 롤러, 조인트 및 주변 구조 간의 상호 작용에서 비롯됩니다. 모든 요소는 함께 작동해야 합니다. 고품질 레일은 잘못된 설치, 잘못된 정렬 또는 부적절한 지원 하드웨어를 보완할 수 없습니다.
통제된 이동 경로 유지
레일은 고정된 기준면을 제공합니다. 가이드 슈, 롤러, 바퀴 또는 기타 가이드 요소가 해당 표면을 따라 이동하여 원치 않는 움직임을 줄이고 장비 정렬을 유지합니다.
측면 힘 처리
움직이는 하중은 가속, 감속, 적재, 하역, 진동 또는 비상 정지 중에 측면 힘을 생성할 수 있습니다. 충분히 견고한 가이드 레일 시스템은 과도한 편향을 제한하면서 이러한 힘에 저항하는 데 도움이 됩니다.
원활한 운영 지원
레일 직진도와 표면 상태는 움직이는 부품의 동작에 직접적인 영향을 미칩니다. 불량한 형상, 손상된 표면, 오염 또는 부적절하게 결합된 레일 섹션은 소음, 진동, 마모 및 유지 관리 요구 사항을 증가시킬 수 있습니다.
엘리베이터 적용 분야의 경우 EN 81-20에서는 가이드 레일, 조인트 및 부착물이 안전한 작동과 관련된 하중과 힘을 견딜 수 있도록 요구하는 동시에 문, 안전 장치 또는 이동 구성 요소에 간섭을 방지하기 위해 편향을 충분히 제어해야 합니다.
3. 주요 가이드 레일 적용 분야
가이드 레일은 제어된 선형 또는 수직 이동이 필요한 모든 곳에 사용됩니다. 엘리베이터 가이드 레일이 가장 잘 알려진 사례 중 하나이지만 기본 엔지니어링 원리는 많은 산업에 적용됩니다.
| 애플리케이션 | 주요 기능 | 중요한 고려사항 |
|---|---|---|
| 승객용 엘리베이터 | 자동차와 평형추를 안내하세요 | 정렬, 승차감, 강도, 편향, 표면 품질 |
| 화물용 엘리베이터 | 더 무거운 하중 하에서 움직임 제어 | 내하중, 구조적 강성, 내구성 |
| 산업용 장비 | 반복 가능한 선형 안내 제공 | 하중 방향, 속도, 마모, 장착 정도 |
| 자재 취급 시스템 | 이동 플랫폼 및 구성 요소 안내 | 지속적인 운영, 오염, 유지보수 접근 |
| 자동화 기계 | 정확한 부품 위치 유지 | 치수 공차, 표면 조도, 반복성 |
| 특수 리프팅 시스템 | 수직 또는 경사 이동 제어 | 부하 조건, 안전 요구 사항, 환경 노출 |
엘리베이터 설치에서 가이드 레일은 단순히 위치를 지정하는 구성 요소가 아닙니다. 또한 비정상적인 작동 조건에서 안전 시스템과 상호 작용할 수도 있습니다. 예를 들어, 캘리포니아 엘리베이터 규정에서는 엘리베이터 카와 균형추에 가이드 레일을 제공하도록 요구하고 레일 재료, 섹션, 지지대, 고정 및 구조 성능에 관한 요구 사항을 지정합니다.
4. 재료 및 제조
강철은 강도, 강성, 기계 가공성, 내마모성 및 치수 안정성의 유용한 조합을 제공하기 때문에 까다로운 가이드 레일 응용 분야에 널리 사용됩니다. 그러나 단순히 "강철"을 지정하는 것만으로는 충분하지 않습니다. 재료 등급과 제조 공정은 실제 용도와 일치해야 합니다.
냉간 압연 가이드 레일
냉간 인발은 제어된 치수와 일관된 프로파일을 제공할 수 있습니다. 이는 치수 정밀도와 표면 특성이 중요한 응용 분야에 적합합니다.
가공 가이드 레일
더 엄격한 기하학적 제어가 필요하거나 특정 표면 상태가 필요할 때 가공을 사용할 수 있습니다. ISO 8100-33은 표준화된 T형 엘리베이터 가이드 레일에 대한 냉간 인발 및 가공 제조 경로를 식별합니다.
표면 처리
환경에 따라 부식 방지가 필요할 수 있습니다. 추가 표면 보호가 적절한지 여부를 결정할 때 보관, 운송, 설치 및 장기 작동 조건을 모두 고려해야 합니다.
5. 주요 성과 요소
가이드 레일이 수명 기간 동안 안정적으로 작동하는지 여부를 결정하는 몇 가지 기술적 특성이 있습니다.
가장 간과되는 요인 중 하나는 레일 편향, 브래킷 편향, 가이드 슈 간격 및 레일 직진도의 결합 효과입니다. 엘리베이터 안전 요구 사항은 이러한 요소를 독립적으로 고려하기보다는 함께 고려해야 함을 명시적으로 인식합니다.
6. 가이드 레일 선택 가이드
올바른 가이드 레일을 선택하는 것은 제품 카탈로그가 아닌 애플리케이션부터 시작됩니다. 하중, 속도, 레일 간격, 지지 조건, 작동 환경 및 안전 요구 사항이 매우 다를 수 있으므로 한 시스템에서 잘 작동하는 레일이 다른 시스템에는 적합하지 않을 수 있습니다.
1단계: 부하 정의
총 이동 질량을 결정하고 정적, 동적, 충격, 제동 및 측면 하중을 식별합니다. 엘리베이터 적용 분야의 경우 차량 중량, 정격 하중, 균형추 구성, 속도, 안전 장치 및 브래킷 간격이 모두 레일 요구 사항에 영향을 미칠 수 있습니다.
2단계: 레일 프로필 확인

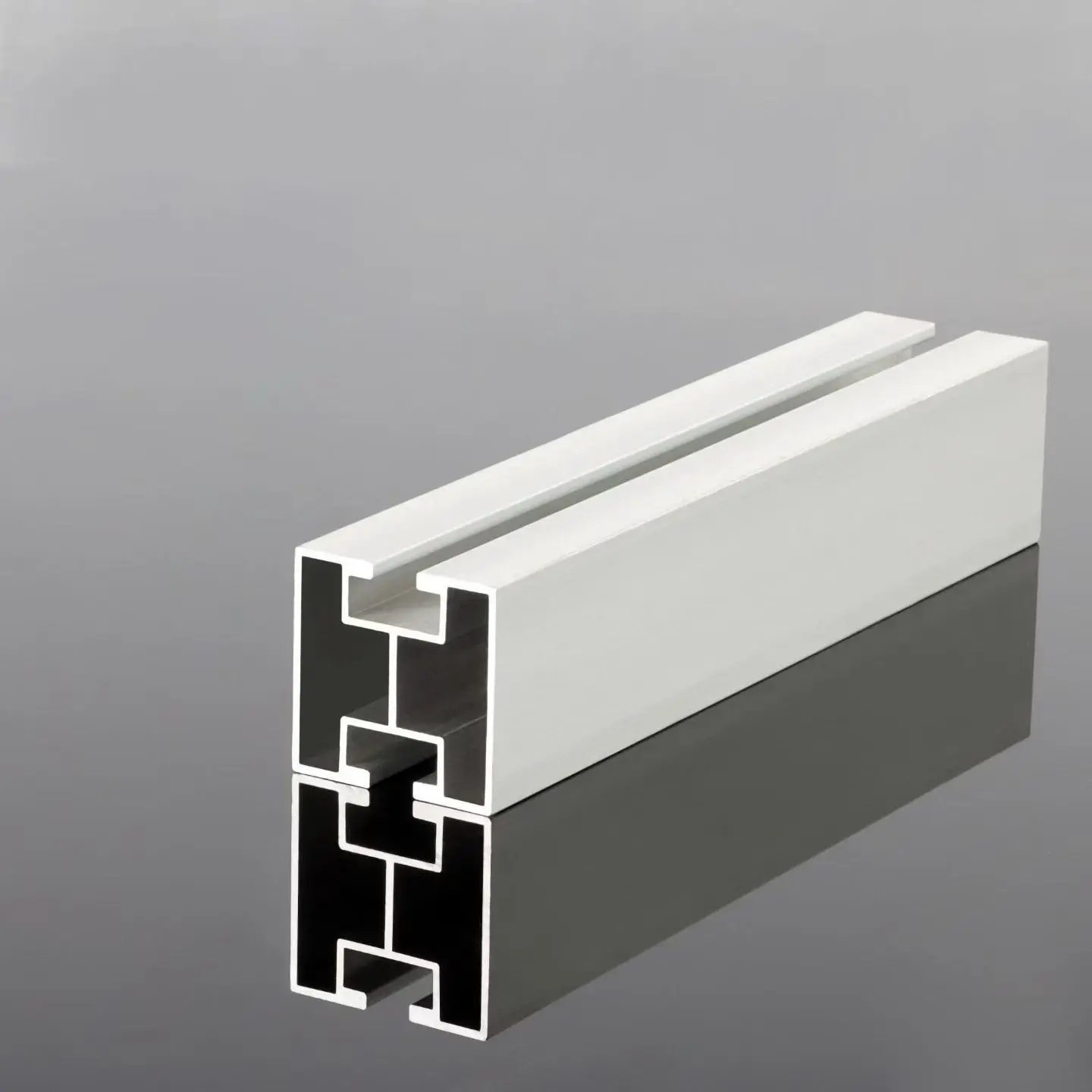

단면 형상은 장비 및 관련 사양과 일치해야 합니다. T형 가이드 레일은 엘리베이터 용도로 널리 표준화되어 있지만 산업 기계에는 맞춤형 프로파일이 필요할 수 있습니다.
3단계: 치수 요구 사항 확인
레일 높이, 너비, 두께, 길이, 장착 구멍 배열(해당되는 경우), 조인트 구성 및 허용 공차를 확인합니다.
4단계: 환경 고려
- 실내 또는 실외 설치
- 습도 및 물에 대한 노출
- 먼지, 화학물질 또는 산업 오염물질
- 온도 변화
- 설치 전 보관 기간
- 필수 유지보수 빈도
5단계: 호환성 확인
가이드 레일은 전체 시스템의 일부로 평가되어야 합니다. 브라켓, 클립, 어판, 가이드슈, 롤러, 안전장치, 지지구조물과의 호환성을 확인한 후 주문을 완료하세요.
| 구매자 질문 | 중요한 이유 |
|---|---|
| 레일은 어떤 하중을 운반합니까? | 필요한 구조적 용량과 강성을 결정합니다. |
| 작동 속도는 얼마입니까? | 속도가 높을수록 정렬, 진동 및 표면 품질이 더욱 중요해질 수 있습니다. |
| 어떤 레일 프로파일이 필요합니까? | 가이드 시스템과의 기계적 호환성을 보장합니다. |
| 어느 정도의 허용 오차가 허용됩니까? | 설치 정확성과 운영 일관성을 제어합니다. |
| 레일은 어디에 설치되나요? | 부식 방지 및 재료 요구 사항을 결정하는 데 도움이 됩니다. |
| 어떤 표준이 적용되나요? | 기술적으로 호환되지 않는 제품의 구매를 방지합니다. |
7. 설치 및 유지관리
고품질 가이드 레일이라도 설치 정확도를 무시하면 성능이 저하될 수 있습니다. 레일 정렬은 모든 섹션을 조립한 후에만 확인하는 것이 아니라 설치 과정 전반에 걸쳐 확인해야 합니다.
설치 우선순위
- 설치하기 전에 레일에 눈에 띄는 손상, 부식, 변형 또는 오염이 있는지 검사하십시오.
- 설치 기준점과 브래킷 위치를 확인하십시오.
- 시스템 전체에서 지정된 정렬과 간격을 유지하십시오.
- 조인트가 올바르게 장착되고 고정되었는지 확인하십시오.
- 해당 사양에 따라 패스너와 지지 구성 요소를 확인하십시오.
- 시운전 전에 최종 이동 및 정렬 점검을 수행하십시오.
엘리베이터 요구 사항은 또한 부착 유연성과 건물 이동의 중요성을 인식합니다. EN 81-20에서는 레일이 풀릴 수 있는 부착물 회전을 방지하면서 일반적인 건물 침하 또는 콘크리트 수축과 같은 영향을 수용할 수 있는 가이드 레일 고정 장치를 요구합니다.
정기 유지 관리
유지보수는 마모 징후, 비정상적인 진동, 부식, 느슨한 패스너, 손상된 표면, 비정상적인 소음 및 주행 동작의 변화에 중점을 두어야 합니다. 적용 분야에 안전이 중요한 장비가 관련된 경우 검사는 장비 제조업체의 지침과 해당 지역 요구 사항을 따라야 합니다.
8. 품질검사 체크리스트
가이드 레일을 대량으로 소싱하는 구매자는 생산이 시작되기 전에 명확한 검사 프로세스를 확립해야 합니다. 이렇게 하면 공칭 사양과 기술적으로 일치하지만 설치 중에 문제가 발생하는 구성 요소를 받을 위험이 줄어듭니다.
- 재료 검증:지정된 강종 및 관련 재료 문서를 확인하십시오.
- 치수 검사:승인된 도면이나 사양을 기준으로 중요한 프로필 치수를 확인하세요.
- 진직도 검사:레일 형상이 필수 공차 내에 유지되는지 확인하십시오.
- 표면 검사:성능에 영향을 미칠 수 있는 긁힘, 찌그러짐, 균열, 부식 또는 기타 결함을 찾으십시오.
- 공동 검사:조인트 표면과 연결 구성 요소를 확인하십시오.
- 길이 확인:개별 레일 길이와 허용 공차를 확인하십시오.
- 포장 검사:운송 중 레일이 변형되거나 환경적으로 손상되지 않도록 보호하십시오.
9. 일반적인 구매자 문제
과제 1: 불분명한 사양
구매자는 때때로 용도, 프로파일, 재료, 길이, 공차 또는 적용 가능한 표준을 정의하지 않고 "표준 가이드 레일"을 요청합니다. 이로 인해 기술적 설명이 반복되고 생산이 지연될 수 있습니다.
문제점 2: 일관성 없는 치수
대규모 프로젝트에서는 배치 간의 작은 차이라도 설치를 복잡하게 만들 수 있습니다. 따라서 여러 생산 로트가 관련된 경우 일관된 제조 관리가 중요합니다.
과제 3: 운송 중 손상
긴 강철 부분은 운송 중에 굽힘, 충격, 습기 및 마모에 노출될 수 있습니다. 적절한 포장 및 적재 방법은 제품 품질의 일부이지 나중에 고려하는 것이 아닙니다.
과제 4: 공급업체와 설치업체 간의 의사소통 불량
특히 레일이 통합 엘리베이터 또는 기계 시스템의 일부인 경우 생산 전에 기술 세부 사항을 확인해야 합니다. 도면, 공차, 재료 요구 사항, 검사 기준 및 포장 기대 사항은 사전에 합의되어야 합니다.
과제 5: 가격만으로 선택
최저단가가 최저총사업비를 의미하지 않을 수도 있습니다. 재작업, 설치 지연, 부품 교체, 운송 문제, 일관되지 않은 품질로 인해 초기 가격 차이가 빠르게 커질 수 있습니다.
10. 왜 Guojian Steel (Tianjin) Co., Ltd.와 협력해야 합니까?
강철 가이드 레일을 소싱하는 구매자의 경우 기술 요구 사항을 이해하는 공급업체의 능력은 제조 능력만큼 중요합니다. Guojian Steel (Tianjin) Co., Ltd.는 정의된 치수, 일관된 생산 요구 사항 및 애플리케이션 중심 지원을 갖춘 강철 기반 부품이 필요한 구매자를 위한 기술 제조 파트너 역할을 할 수 있습니다.
전문적인 소싱 프로세스는 실제 애플리케이션부터 시작되어야 합니다. 모든 주문을 일반 철강 제품으로 취급하는 대신 공급업체와 구매자는 생산 전에 필요한 프로필, 치수, 재료 요구 사항, 표면 상태, 길이, 공차, 포장 및 검사 기대치를 명확히 할 수 있습니다.
해외 바이어의 목표는 단순히 일정 길이의 강철을 구매하는 것이 아닙니다. 용도, 설치방법, 품질 요구사항, 프로젝트 일정에 맞는 가이드레일 솔루션을 확보하는 것입니다.
11. 자주 묻는 질문
가이드 레일은 무엇을 위해 사용됩니까?
가이드 레일은 정의된 경로를 따라 움직이는 부품의 움직임을 제어합니다. 엘리베이터에서는 정렬과 안정성을 유지하는 동시에 차량과 균형추를 안내합니다.
엘리베이터 가이드 레일에 일반적으로 사용되는 재료는 무엇입니까?
강철은 까다로운 응용 분야에 필요한 강도와 강성을 제공하기 때문에 일반적으로 사용됩니다. 특정 재료 요구 사항은 해당 표준 및 시스템 설계에 따라 다릅니다.
가이드 레일의 품질이 높은 이유는 무엇입니까?
중요한 특성에는 적절한 재료 특성, 치수 정확도, 직진도, 적절한 표면 마감, 일관된 형상, 신뢰할 수 있는 접합 및 적절한 검사가 포함됩니다.
가이드 레일 직진도가 왜 중요합니까?
과도한 편차는 레일과 가이드 구성 요소 간의 상호 작용에 영향을 미쳐 잠재적으로 진동, 소음, 마모 및 설치 어려움을 증가시킬 수 있습니다.
구매자는 가이드 레일을 어떻게 선택해야 합니까?
애플리케이션, 하중, 속도, 레일 프로파일, 치수, 공차, 설치 배열, 작동 환경 및 적용 가능한 표준부터 시작하십시오. 레일만 사용하기보다는 전체 가이드 시스템을 고려해야 합니다.
가이드 레일은 표준화되어 있나요?
일부 응용 프로그램은 표준화된 프로필과 요구 사항을 사용합니다. 엘리베이터 시스템의 경우 ISO 8100-33:2022는 리프트 카 및 균형추에 사용되는 표준화된 T형 가이드 레일에 대한 요구 사항을 지정합니다. 다른 산업용 애플리케이션에는 애플리케이션별 설계가 필요할 수 있습니다.
가이드 레일을 맞춤 설정할 수 있나요?
제조 공정 및 응용 분야에 따라 치수, 길이, 재료 등급, 표면 상태, 구멍 배열, 포장 및 기타 생산 세부 사항과 같은 요구 사항이 프로젝트 사양에 따라 맞춤화되거나 합의될 수 있습니다.
가이드 레일을 선적 전에 검사해야 하는 이유는 무엇입니까?
12. 결론
안정적인 가이드 레일은 적합한 강철 프로파일 이상의 결과입니다. 실제 성능은 재료 품질, 형상, 직진도, 표면 상태, 구조적 강도, 접합부, 설치 정확도 및 작동 환경 간의 관계에 따라 달라집니다.
엘리베이터 및 기타 정밀 이동 시스템의 경우 가이드 레일이 정렬, 승차감, 장비 안정성, 유지 관리 요구 사항 및 안전한 작동에 직접적인 영향을 미치기 때문에 이러한 요소가 특히 중요합니다. ISO 8100-33과 같은 국제 표준은 표준화된 엘리베이터 가이드 레일에 대해 정의된 요구 사항을 제공하는 반면, 현지 규정에서는 특정 설치에 대한 추가 요구 사항을 설정할 수 있습니다.
구매자에게 가장 효과적인 접근 방식은 애플리케이션을 명확하게 정의하고, 생산 전에 기술 사양을 확인하고, 전체 가이드 시스템을 평가하고, 최종 검사까지 원자재부터 일관된 품질을 유지할 수 있는 제조업체와 협력하는 것입니다.
