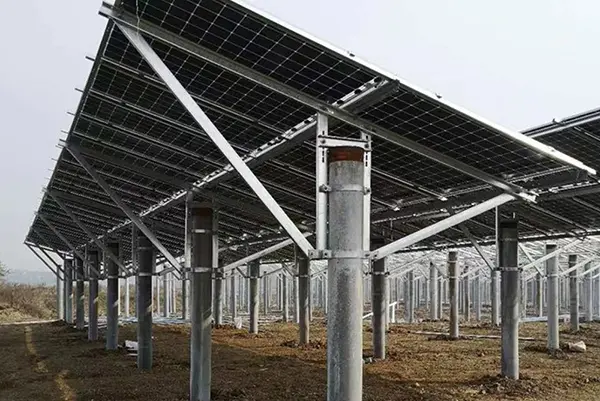

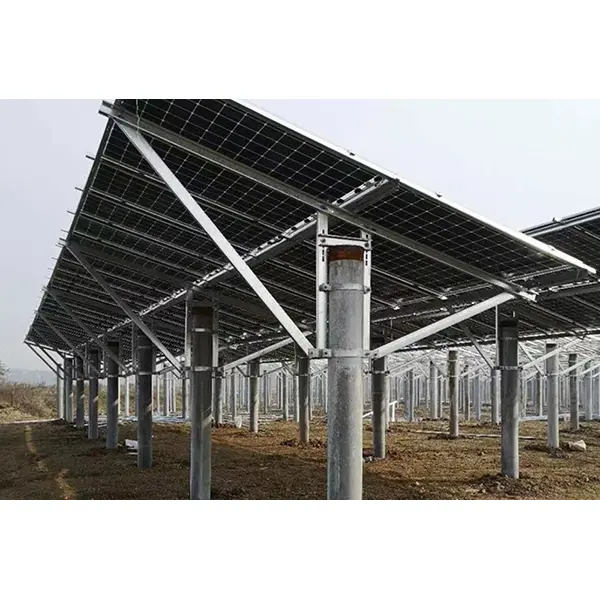

이 지상 단일 기둥 태양광 설치 시스템의 모든 구성 요소는 Guojian 제조업체가 공장에서 사전 처리합니다. 현장에서는 용접이나 2차 절단이 필요 없이 볼트 조립 작업만 사용됩니다. 이는 프로젝트의 품질을 보장하면서 건설 프로세스를 단순화합니다.
1. 구조적 구성: 기본 하중 지지 요소로 단일 포스트 설계를 특징으로 하는 고정 지지 시스템입니다. 전체 하중 지지 프레임워크는 포스트, 대들보, 대각선 버팀대, 가이드 레일, 클램프 및 전체 표준 패스너 세트로 구성됩니다.
2. 기초 호환성: 스크류 파일과 독립 콘크리트 기초의 두 가지 주요 기초 유형과 호환되며 평지, 완만 한 경사면, 농경지, 갯벌을 포함한 다양한 지형에 적응할 수 있습니다.
3. 설치 과정: 모든 구성 요소는 공장에서 사전 제작됩니다. 현장 조립은 볼트 체결에만 의존하므로 열간 작업(용접)이나 2차 절단이 필요하지 않으므로 시공이 단순화되면서 품질이 보장됩니다.
4. 부식 방지 재료: 주요 구조는 Q235B 구조용 강철(국가 표준 준수)을 사용하고 고온 용융 아연 도금 처리되어 바람, 모래, 비, 눈 및 약한 염분-알칼리 부식에 대한 저항성을 제공하여 장기간 야외 사용을 위한 내구성을 보장합니다.
5. 맞춤화 기능: 프로젝트 위도와 바람/눈 하중에 따라 기울기 각도, 기둥 높이 및 배열 간격을 조정하여 다양한 현장의 특정 발전 요구 사항을 충족할 수 있습니다.
1. 토목 엔지니어링 비용 절감: 포스트 위치가 적어 듀얼 포스트 시스템에 비해 파일링 및 콘크리트 작업이 30% 이상 감소하여 전체 비용이 절감됩니다.
2. 농업용 호환성: 넓은 기둥 간격과 맞춤형 지상고 덕분에 패널 아래로 농업 기계와 작물 재배가 통과할 수 있습니다.
3. 높은 건설 효율성: 완전히 볼트로 체결된 조립 및 교체 가능한 구성 요소로 현장 건설 시간이 크게 단축됩니다.
4. 내구성: 아연 도금 두께는 표준을 충족하여 바람, 모래, 비, 눈 및 약한 염분-알칼리 부식에 대한 저항성을 제공하며 주요 구조에 대한 25년 부식 방지 보증을 제공합니다.
5. 유연한 사용자 정의: 지역의 바람/눈 하중 및 지형에 따라 치수가 조정됩니다. 염도가 높거나 바람/눈이 심한 조건에서는 부식 방지 조치를 강화할 수 있습니다.
6. 종합 문서: 공장 배송에는 적합성 인증서, 테스트 보고서 및 부하 계산 문서가 포함되어 있어 프로젝트 승인 및 입찰 프로세스가 단순화됩니다.
지상 단일 기둥 태양광 설치 시스템은 대규모 중앙 집중식 지상 설치 PV 발전소, 농업 기지, 유휴 공장 토지, 마을과 마을의 분산 PV 및 해안 갯벌 PV 프로젝트에 적합합니다. 국내외 다양한 신재생에너지 EPC 프로젝트에 적용 가능합니다. 생산 및 품질 관리
원자재는 들어오는 스펙트럼 분석을 거칩니다. 부품은 통합 CNC 가공 및 정밀 펀칭을 통해 형성되고 산세 및 아연 도금이 이어집니다. 완제품은 포장 및 배송 전에 치수 검증과 기계적 샘플링 테스트를 거칩니다. 프로파일은 강철 끈으로 묶여 있으며 패스너는 방습 포장되어 있습니다.
공장 방문을 환영하며, 실시간 워크샵 사진/동영상을 보실 수 있습니다.
예, 수직 기둥, 대들보, 대각선 버팀대, 클램프 및 볼트의 전체 세트가 포함되어 있습니다.
설치 도면이 포함되어 있으며 전체 건설 과정을 안내하는 온라인 비디오 지원이 제공됩니다.
부하 계산은 현지 풍압 및 눈 압력 요구 사항을 기반으로 수행할 수 있습니다. 이 시스템은 PV 발전소 설계 표준을 완벽하게 준수하며 극한 날씨에도 구조적 안정성을 유지합니다.
설치는 도면 사양을 엄격히 준수해야 하며, 볼트는 규정된 토크로 조여야 합니다. 폭우, 눈, 강풍이 불면 정기적으로 연결 상태를 점검하십시오. 갯벌에 설치하는 경우 매년 아연 도금 코팅을 검사하십시오. 장착 구조물에 중량이 초과된 물체를 걸지 마십시오.
