이 Arc-Shaped 조정 가능한 태양광 장착 브래킷 공급업체는 통합된 이음매 없는 성형 프로세스, 정밀 CNC 펀칭 및 완전 기계화된 롤링을 활용합니다. 모듈식 볼트 조립을 위해 현장 용접이 필요 없으며 설치 평탄도 편차를 2mm 이내로 유지합니다. 이를 통해 모듈의 미세 균열, 구조적 변형 등의 시공 문제를 효과적으로 방지하는 동시에 공사 일정을 대폭 단축하고 비용을 절감합니다. 기존 마운트에 비해 이 고품질 아크 스타일 조정 가능한 PV 마운트는 가볍고, 부식 방지 기능이 뛰어나며, 다재다능하고, 운반이 쉽고, 설치가 효율적입니다. 전체 제품 라인은 ISO9001 인증을 받았으며 안정적이고 제어 가능한 품질을 보장하기 위해 100% 공장 검사를 거칩니다.

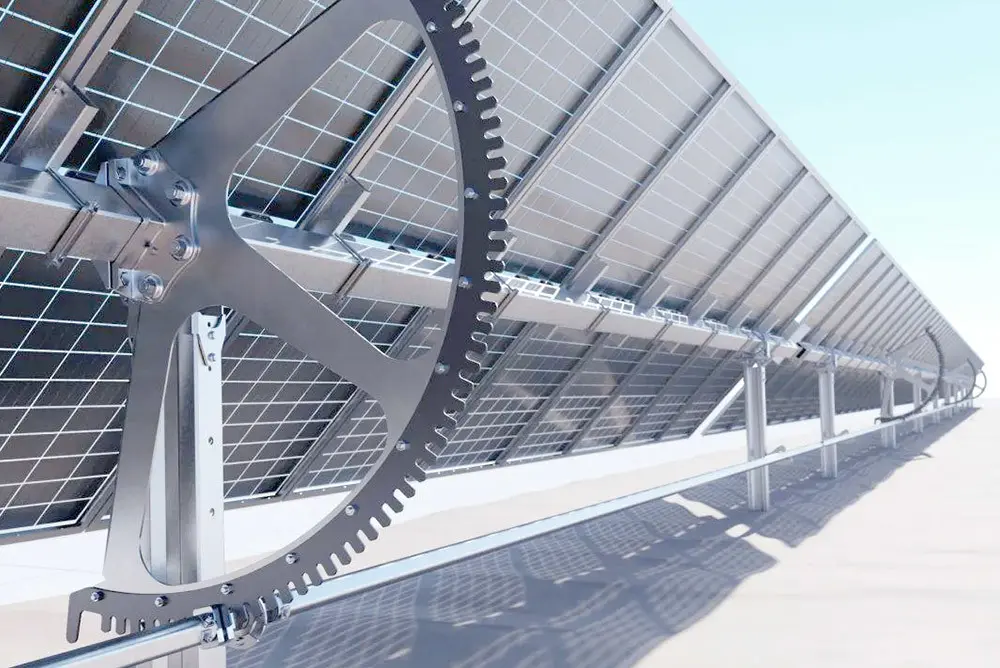

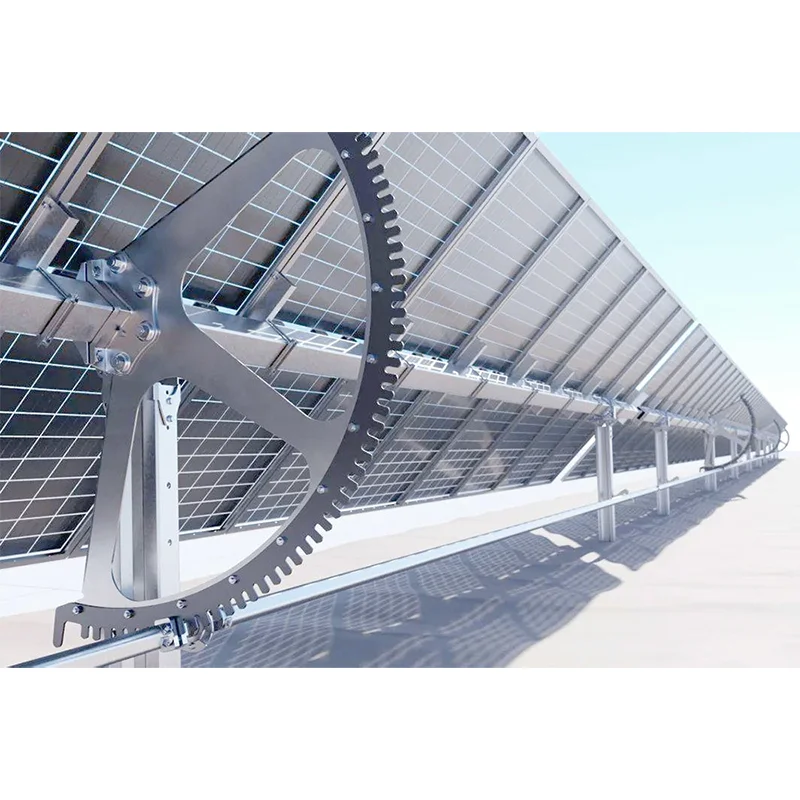

1. 높은 기울기 적응성을 갖춘 혁신적인 조정 구조: 다양한 위도에 걸쳐 태양 조건에 유연하게 적응하면서 5°~60° 사이에서 연속적이고 자유로운 기울기 조정이 가능한 호 모양의 힌지 조정 메커니즘이 특징입니다.
2. 상당한 발전 이득: 표준 수동 조정 가능 모델은 출력을 8%-12% 증가시킵니다. 옵션인 스마트 추적 모델을 사용하면 발전량을 최대 30%까지 늘릴 수 있습니다.
3. 열악한 환경에 적합한 고강도, 내식성 모재
주요 강철 구조: 고강도 Q235 및 Q550 강철을 사용합니다.
부식 방지 코팅: 밀도 120g/m²의 아연-알루미늄-마그네슘 코팅;
내식성: 5,000시간 염수 분무 테스트를 통과했습니다.
바람 및 하중 저항: 보퍼트 규모 13 바람을 견딜 수 있습니다. 200kg/m²의 적재 용량;
적용 가능한 시나리오: 염도가 높은 해안 지역, 습한 산악 지역, 갯벌을 포함한 다양한 가혹한 야외 조건에 적합합니다.
4. 고급 제조 및 높은 설치 정밀도: 모듈식 볼트 조립 설계로 원활하고 통합된 CNC 펀칭 및 성형 프로세스를 활용하여 현장 용접이 필요하지 않습니다. 설치 평탄도 편차를 2mm 이내로 제어하여 PV 모듈의 미세 균열 및 구조 변형 등의 문제를 효과적으로 방지합니다.
5. 유연한 조달, 운송 및 맞춤화: 장거리 운송 및 현장 적재를 용이하게 하는 경량 전체 구조가 특징입니다. 특정 프로젝트 요구 사항을 기반으로 표준화된 대량 조달과 비표준 맞춤화를 모두 지원합니다.
6. 보증 기간 연장 및 내구성 있는 구조: 20년 보증이 제공됩니다. 주요 구조는 장기적인 안정성과 연장된 서비스 수명을 제공합니다.
1. 기본 소재 및 부식 방지 처리: 본체는 120g/m² 아연-알루미늄-마그네슘 부식 방지 코팅이 적용된 Q235/Q550 고강도 구조용 강철로 구성됩니다. 5,000시간의 중성 염수 분무 테스트를 통과하여 장기간 야외 사용 시 녹 및 노화에 대한 저항성을 보장합니다.
2. 정밀 성형 공정: 완벽하고 통합된 정밀 롤링 및 CNC 펀칭 공정을 사용하여 정확한 치수 위치 지정과 견고한 구조적 안정성을 보장합니다.

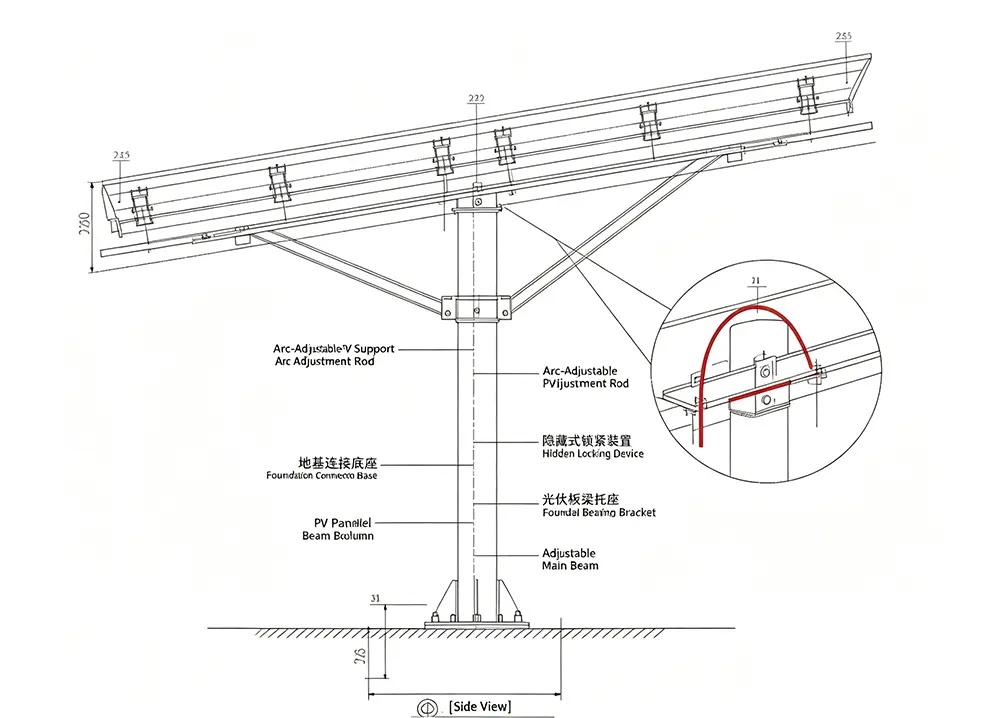

3. 각도 조정 메커니즘: 5°~60° 조정 범위를 제공하는 호 모양의 힌지 조정 메커니즘이 장착되어 있습니다. 메커니즘은 원활하게 작동하며 장기간 사용 시 끼임이나 변형을 방지합니다.
4. 내하중 및 내풍성: 보퍼트 등급 13까지 내풍성 등급을 받았으며 최대 적재 용량은 200kg/m²로 가혹한 야외 조건에서도 안정적인 성능을 보장합니다.
5. 설치 및 구성의 장점: 완전히 볼트로 조립된 모듈식 설계가 특징이므로 현장 용접이 필요 없으며 2mm 공차 내에서 설치 평탄도를 유지합니다.
6. 모듈 호환성: 단일 모듈 및 다중 행 어레이 레이아웃을 포함한 다양한 구성을 지원합니다. 시중의 주류 단결정 및 양면 PV 모듈과 호환됩니다.
7. 사용자 정의 기능: 랙 폭 및 범위 사양은 다양한 현장 조건을 수용하여 특정 요구 사항을 충족하도록 최적화 및 조정할 수 있습니다.

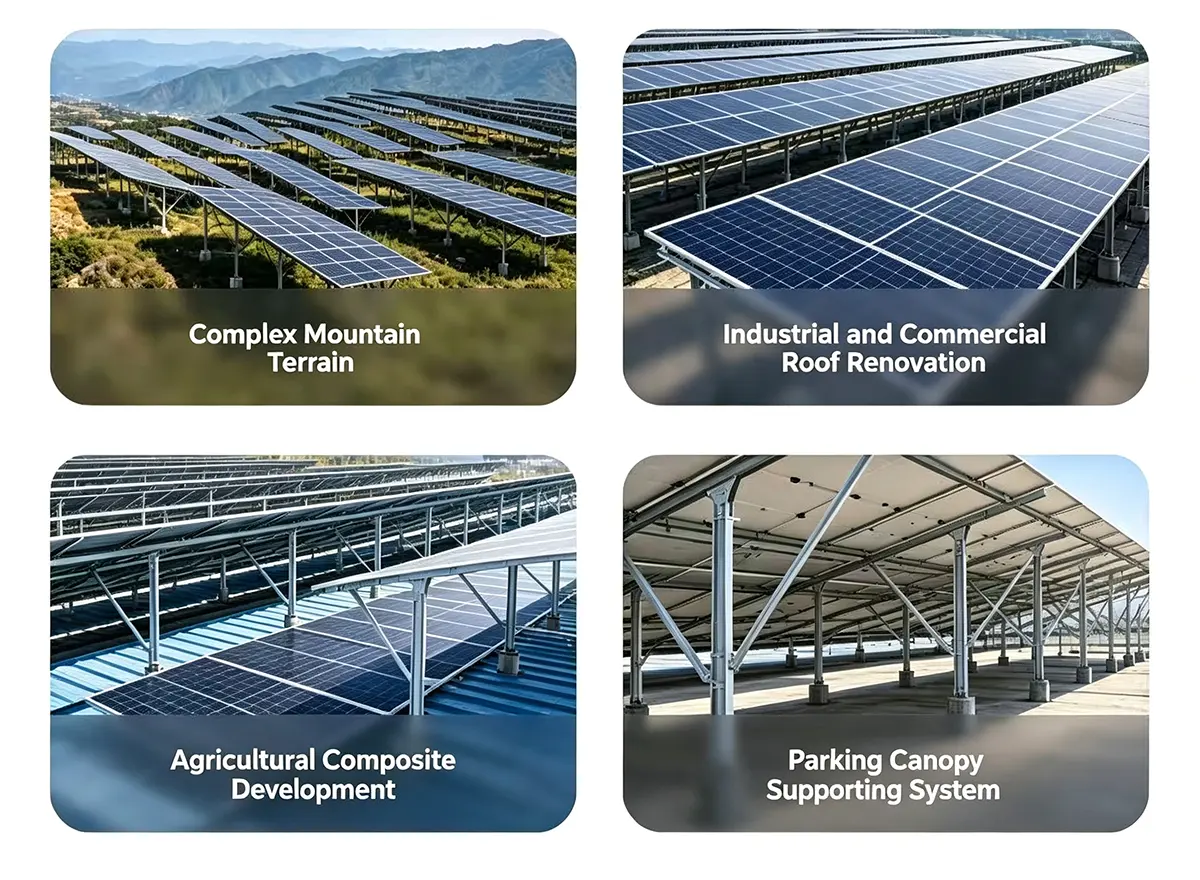

1. 다양한 PV 프로젝트 시나리오를 다룹니다. C&I(상업 및 산업용) 컬러 강철 타일 지붕, 타일 지붕의 분산형 PV, 산악 지형의 지상 장착형 PV 플랜트, 어업용 PV 및 농업 발전 시스템, PV 간이 차고, 노후 주거 지역사회를 위한 에너지 절약형 PV 개조 등 광범위한 프로젝트에 적합합니다.
2. 복잡한 실외 환경에 대한 적응성: 탁 트인 평원, 기복이 있는 산악 지형, 갯벌, 습도가 높고 태풍이 발생하기 쉬운 해안 지역 등 다양한 지형 및 환경에 설치하기에 적합합니다.
3. 광범위한 프로젝트 경험(국내 및 국제): 해안 풍력 발전소, 농촌 농업 시스템, 산업 단지 옥상 PV 및 대규모 PV 간이 차고를 포함하여 100개 이상의 벤치마크 프로젝트를 성공적으로 수행했으며 제품은 동남아시아 및 남아시아 전역의 여러 국가로 수출됩니다.
4. 포괄적인 실제 시각적 지원: 모든 협업 프로젝트에 대해 공장 생산, 선적 및 선적, 완료된 건설 현장을 포함하는 실제 사진과 비디오를 제공합니다.
5. 원스톱 맞춤형 솔루션 서비스: 현장 지형 및 조명 조건에 따른 모듈 레이아웃 계획을 제공하여 장착 구조를 포함한 포괄적인 통합 솔루션을 제공합니다.
1. 표준화된 품질 관리 시스템 및 권위 있는 테스트 자격 증명: 생산은 ISO9001 품질 관리 표준을 준수합니다. 우리는 부식 방지 특성과 기계적 하중 지지 능력을 다루는 포괄적인 제3자 테스트 보고서를 보유하고 있습니다.
2. 엔드 투 엔드 폐쇄 루프 품질 관리: 우리는 원료 섭취, 스탬핑 및 성형, 코팅 검사 및 완제품 샘플링을 포괄하는 완전한 품질 관리 체인을 구축했습니다.
3. 단계별, 다단계 검사기준
원료 섭취 : 철강 재료의 분광 분석;
반제품 단계: 펀칭 정밀도 및 성형 치수 검증;
완제품 단계: 표준화된 염수 분무 시뮬레이션 테스트 및 내하중 압력 테스트.
4. 엄격한 공장 출고 검사 요구 사항: 우리는 모든 제품이 공장을 출고하기 전에 100% 검사 정책을 시행하여 결함이 있는 품목이 소스에서 시장에 유입되는 것을 방지합니다.
자동화된 생산 및 배치 추적성 관리: 정밀 기계 롤링을 활용한 독점 자동화 생산 라인을 갖추고 있습니다. 모든 배치의 샘플은 전체 배치 추적성을 보장하기 위해 보관됩니다.
전문 독립 시험소: 현장 독립 시험소에서 정기적인 내후성 및 노화 시뮬레이션 테스트를 실시하여 제품의 실외 내구성을 지속적으로 검증합니다.
완전하고 검증 가능한 테스트 문서: 요청 시 모든 자격 인증서 및 테스트 보고서의 전자 및 하드 카피가 제공됩니다.
시중에서 판매되는 대부분의 표준 조정 가능한 장착 브래킷은 간단한 힌지 구조를 사용하므로 장기간 실외 사용 시 걸림, 녹슬림 및 조정 리미터 고장에 매우 취약합니다. 이와 대조적으로 당사의 아크 스타일 브래킷은 업그레이드되고 두꺼워진 아크형 힌지 구조를 갖추고 있어 하중 분산을 균일하게 보장하고 수년간의 실외 작동 중에 변형이나 고착을 방지합니다. 대부분의 경쟁 제품은 고정 증분 조정만 제공하는 반면, 당사 제품은 5°에서 60° 사이의 무단 연속 조정이 가능하여 태양광 노출을 최대화하고 발전 수율을 높입니다.
|
비교 차원 |
시중의 표준 조정 가능한 마운트(경쟁사 제품) |
Guojian Arc-Type 조정 가능한 PV 마운트(당사 제품) |
|
힌지형 주요 구조 |
간단한 힌지 구조; 스트레스가 집중되어 있습니다. 장기간 실외 사용 시 변형으로 인해 걸리거나 걸리기 쉽습니다. |
업그레이드되고 두꺼워진 특허 받은 아크 힌지 구조; 스트레스는 고르게 분포됩니다. 장기간의 실외 작동 중 변형 및 방해에 강합니다. |
|
각도 조정 기능 |
계단형/고정 위치 조정; 제한된 각도 옵션; 최적의 태양 입사각과 완전히 일치할 수 없습니다. |
무단계 연속 조정(5°~60°); 태양광을 유연하게 추적하여 PV 발전 수율을 극대화합니다. |
|
강철 부식 방지 코팅 |
얇은 코팅; 낮은 부식 방지 기준; 덥고 습한 해안 환경에서는 3~5년 내에 녹이 슬거나 부식되기 쉽습니다. |
국가 표준 고강도 Q355/Q235 강철; 안정적인 아연-알루미늄-마그네슘 코팅(≥120g/m²); 염수 분무 및 부식 방지; 내구성이 뛰어나 해안 지역에서 장기간 사용할 수 있습니다. |
|
공급 및 맞춤화 |
표준화된 완제품만 해당; 비표준 수정에 대한 지원이 부족합니다. 맞춤 제작에 소요되는 리드 타임이 깁니다. |
10,000톤 이상의 생산 능력을 갖춘 직접 제조업체로 안정적인 공급을 보장합니다. 비표준 크기 및 특정 지형 요구 사항에 대한 광범위한 사용자 정의를 지원합니다. |
|
프로젝트 기술 지원 |
공급만; 기술 현장 조사 또는 레이아웃 계획은 포함되지 않습니다. |
사전 판매 엔지니어는 현장 조사 및 상담을 실시합니다. CAD 도면, 부하 계산 데이터, 시공 계획을 포함한 무료 레이아웃 계획이 제공됩니다. |
|
장기적인 신뢰성 |
단순한 구조적 제한 메커니즘; 바람, 모래, 온도 변화가 있는 실외 환경에서 고장이 발생하기 쉬운 기능을 제한합니다. |
숨겨진 잠금 메커니즘으로 안전하게 고정됩니다. 통합 설계는 산악 지형, 갯벌, 해안 지역과 같은 복잡한 실외 조건에 적응합니다. |
1. 전담 일대일 사전 판매 기술 지원: 전문 사전 판매 엔지니어가 전담 프로젝트 후속 조치를 제공하여 실제 현장 조건에 따라 장착 구조 레이아웃 및 경사 각도 선택에 대한 무료 예비 계획을 작성합니다.
2. 완전한 기술 문서 제공: 주문 시 기계적 부하 계산에 관한 CAD 구성 도면 및 기술 데이터가 제공됩니다. 배송물에는 인쇄본과 디지털 설치 설명서가 모두 포함되어 있습니다.
3. 다중 형식 설치 지침: 원격 온라인 설치 지침은 배송 후 제공되며 그림이 포함된 설명서와 표준화된 지침 비디오를 통해 지원됩니다. 대규모 또는 복잡한 프로젝트의 경우 기술 인력이 실시간 온라인 지원을 제공하여 설치 문제를 해결할 수 있습니다.
4. 장기 종합 보증: 20년 보증은 전체 장치에 적용됩니다. 보증 기간 동안 비인적 요인으로 인해 발생한 구조적 품질 문제에 대해 수리, 부품 교체 등 완벽한 솔루션을 제공합니다.
5. 효율적인 판매 후 대응 메커니즘: 당사의 판매 후 팀은 하루 16시간, 주 7일 근무합니다. 일상적인 문의사항에 대해서는 2시간 이내에 피드백을 제공하고, 복잡한 기술 문제에 대해서는 24시간 이내에 종합적인 솔루션을 제공합니다.
6. 고객을 위한 평생 무료 기술 지원: 우리는 새로운 프로젝트 계획에 대한 무료 엔드투엔드 상담을 포함하여 파트너에게 지속적인 기술 서비스를 제공합니다.
고려해야 할 세 가지 핵심 사항이 있습니다. 첫째, 기초 건설 - 지형 및 하중 계산을 고려해야 합니다. 산악 지역의 경우 말뚝 기초 안정성을 보장하고 해안 지역의 경우 견고한 내파 앵커링을 구현합니다. 둘째, 기울기 각도 및 잠금 메커니즘 - 조정 가능 또는 추적 마운트는 조정 후 기계적 잠금이 필요하며 강풍(20~25m/s 초과 속도) 또는 폭설 중에는 조정이 엄격히 금지됩니다. 셋째, 일상적인 유지 관리 - 정기적으로 녹, 앵커 장력(유연한 장착 시스템에 중요) 및 모듈 클램프를 검사하여 모듈 미세 균열이나 구조적 불안정성을 방지합니다.
고정형 마운트와 비교하여 수동 또는 전기 조정형 마운트(계절에 따라 기울기 조정 가능)는 중위도 및 고위도 지역에서 발전량을 5%~10%까지 늘릴 수 있습니다. 단일 축 추적 마운트는 출력을 15%~20%, 이중 축 추적 마운트는 25%~30%까지 늘릴 수 있습니다. 투자 가치 여부는 프로젝트 규모에 따라 다릅니다. 소규모 주거용 프로젝트는 고정 마운트(비용 절감으로 인해)를 우선시해야 하는 반면, 중대형 지상 설치 플랜트의 경우 선택은 현지 일조 시간 및 전기 요금에 따라 달라집니다. 추적 또는 조정 가능한 마운트는 일반적으로 3~5년 이내에 투자 수익을 제공합니다.
주류 재료로는 탄소강(용융 아연도금), 알루미늄 합금, 스테인레스강, 고분자 재료(탄소섬유/아라미드) 등이 있습니다. 탄소강은 비용 효율성과 내식성으로 인해 표준 육상 기반 프로젝트에서 선호되는 선택입니다. 연안, 염수 분무 또는 "어업-PV 보완" 환경의 경우 내식성을 향상시키기 위해 알루미늄 합금 또는 스테인리스강이 선호됩니다. 폴리머 소재는 고도가 높은 위치나 경량 구조가 필요한 시나리오에 적합합니다. 비용은 더 높지만 무게 감소 측면에서 상당한 이점을 제공합니다.
PV 마운팅 시스템은 주로 고정 마운트, 조정 가능한 마운트(수동/전기), 유연한 마운트 및 추적 마운트(단일축/이중축)의 네 가지 유형으로 분류됩니다. 고정 마운트는 예산이 제한되고 지형이 평평한 소규모 지상 설치 또는 옥상 프로젝트에 적합합니다. 조정 가능한 마운트는 계절에 따라 기울기 각도를 수정하여 발전량을 늘릴 수 있으므로 중위도 및 고위도 지역에 이상적입니다. 유연한 마운트는 산악 지역이나 "어업-태양광 하이브리드" 프로젝트와 같은 복잡한 지형과 장거리 응용 분야에 적합합니다. 추적 마운트는 햇빛이 풍부한 사막이나 평원의 대규모 지상 설치 식물에 가장 적합합니다. 이는 최고의 발전 효율을 제공하는 동시에 더 높은 비용과 유지 관리 요구 사항을 수반합니다.
1. 표준화된 모듈형 포장 설계: Arc-Shaped 조정 가능한 태양광 장착 브래킷은 모듈로 분해되어 표준에 따라 포장됩니다. 긴 프로파일은 두꺼운 우븐 백으로 고정되고 강철 끈으로 강화됩니다. 볼트, 커넥터, 경첩과 같은 작은 부속품은 분실이나 혼합을 방지하기 위해 명확한 라벨이 붙은 별도의 방수 우븐 백에 분류 및 포장됩니다.
2. 장거리 운송에 적합한 이중층 비 보호: 전체 배송물에는 비 방지 보호 기능이 있어 장거리 해상 또는 육상 운송을 견딜 수 있고 선적/하역 중 마모는 물론 비와 습기로 인한 손상을 방지할 수 있습니다.
3. 다양한 운송 모드와 호환 가능: 상품은 트럭을 통해 프로젝트 현장으로 직접 배송되거나 해외 수출 요구 사항을 충족하기 위해 컨테이너에 포장될 수 있습니다.
4. 유연하고 제어 가능한 배송 시간으로 자체 공장에서 직접 배송: 배송은 천진에 있는 제조 시설에서 직접 배송됩니다. 표준 사양 품목은 재고가 있습니다...
– 주문은 7일 이내에 발송됩니다. 대규모 맞춤 주문에 대한 생산 일정을 협상하여 배송 일정을 확인할 수 있습니다.
5. 간편한 확인을 위한 완전히 가시적인 배송 프로세스: 모든 배송에 대해 적재 프로세스의 실시간 사진과 자세한 화물 목록을 제공합니다. 품목은 로드되기 전에 하나씩 계산되고 확인되며 문서/이미지는 고객과 공유되어 수령 시 쉽게 확인할 수 있습니다.
