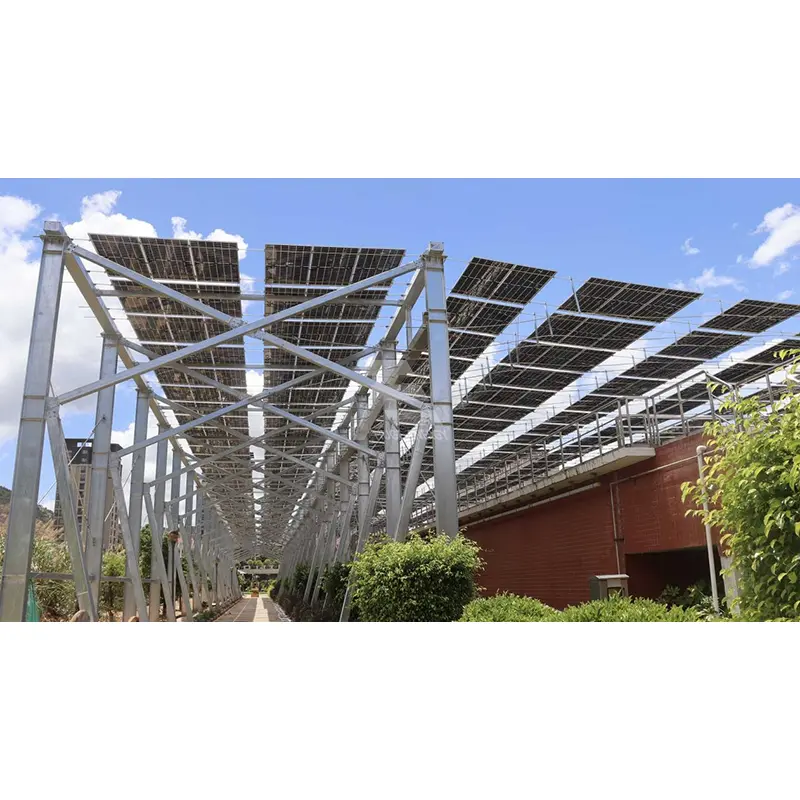

지상 이중 기둥 태양광 설치 시스템

Guojian(Tianjin) Steel Ground 듀얼 포스트 태양광 설치 시스템은 전 세계 지상 설치형 태양광 발전소를 위해 특별히 설계되었습니다. 안정적인 듀얼 포스트 구조와 내구성 있는 부식 방지 코팅이 특징인 이 시스템은 높은 하중 지지력과 다양한 기후 조건에 대한 적응성을 제공합니다. 모듈식 설계로 효율적인 설치가 가능하고 현장 조건과 지역 기상 데이터를 기반으로 맞춤화가 가능해 다양한 대규모 태양광 발전소 프로젝트에 적합합니다.

문의 보내기

제품 설명

Guojian은 공장에서 직접 대량으로 공급되는 Ground Dual-Post Solar Mounting System을 제공합니다. 수출 등급 포장, 완전한 기술 문서 및 인증 자료가 함께 제공되어 국내 및 국제 지상 기반 태양광 발전 프로젝트를 위한 경제적이고 효율적인 고정 경사 설치 솔루션을 제공합니다.

주요 기술 사양

1. 주요 재료: Q235B/Q355 고강도 탄소강; 표면 처리 옵션에는 내식성을 위한 용융 아연 도금 또는 아연-알루미늄-마그네슘 합금 코팅이 포함됩니다.

2. 내식성 표준: 용융 아연 도금 코팅 두께 ≥65μm; 아연-알루미늄-마그네슘 코팅은 자가 치유 방식의 부식 방지 특성을 갖추고 있어 습도가 높거나 해안 염수 분무 환경에 적합합니다.

3. 호환 모듈: 주류 182/210 시리즈 PV 모듈과 호환됩니다. 가로 및 세로 배열 구성을 모두 지원합니다.

4. 설치 기울기 각도: 5°에서 60° 사이에서 사용자 정의 가능; 지역 위도와 예상 발전량을 바탕으로 최적의 각도가 결정됩니다.

5. 부하 설계 표준: 표준 기본 풍압 0.3–0.75 kN/m²; 최대 1.8kN/m²의 적설 용량; 강풍, 폭설 지역에 특화된 보강 솔루션을 제공합니다.

6. 지상고: 패널 아래의 통로 및 기계 작동을 수용할 수 있도록 0.6m에서 2.8m까지 맞춤 설정할 수 있습니다.

7. 기초 유형: 스크류 파일, 독립 콘크리트 기초 또는 현장 타설 파일; 모래 토양, 점토, 암석 등 다양한 토양 조건에 적합합니다.

8. 패스너: 표준 풀림 방지 와셔가 있는 용융 아연 도금 고강도 볼트; 장기간 야외 사용 중에도 안전하게 유지되도록 설계되었습니다.

9. 설계 서비스 수명: 25년(PV 모듈의 수명 주기와 일치).

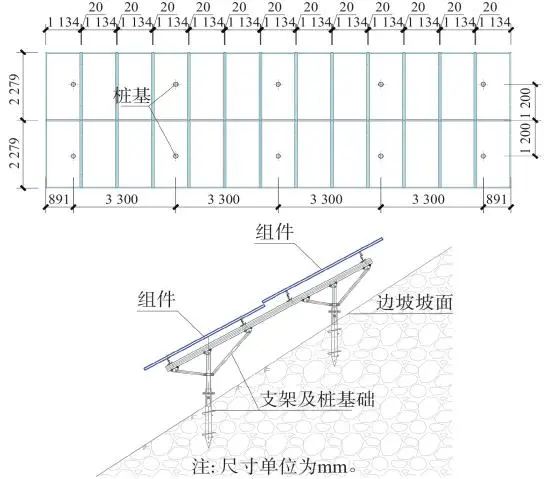

Ground Dual‑Post Solar Mounting System

제품 응용

✅ 대규모 중앙 집중식 그리드 패리티 지상 장착형 PV 발전소

✅ 마을단위 분산형 태양광 및 농촌활성화 태양광 사업

✅ 고비 사막, 황무지, 완만하게 구불구불한 언덕에 PV 기지 설치

✅ 농업 PV(농업 발전) 프로젝트(농업 기계용 패널 아래에 여유 공간 제공)

✅ 해외 대규모 지상 태양광 발전소 및 EPC 프로젝트

✅ 말뚝 기초 공사에 적합한 안정된 토양 및 수질 조건을 갖춘 평탄한 지형

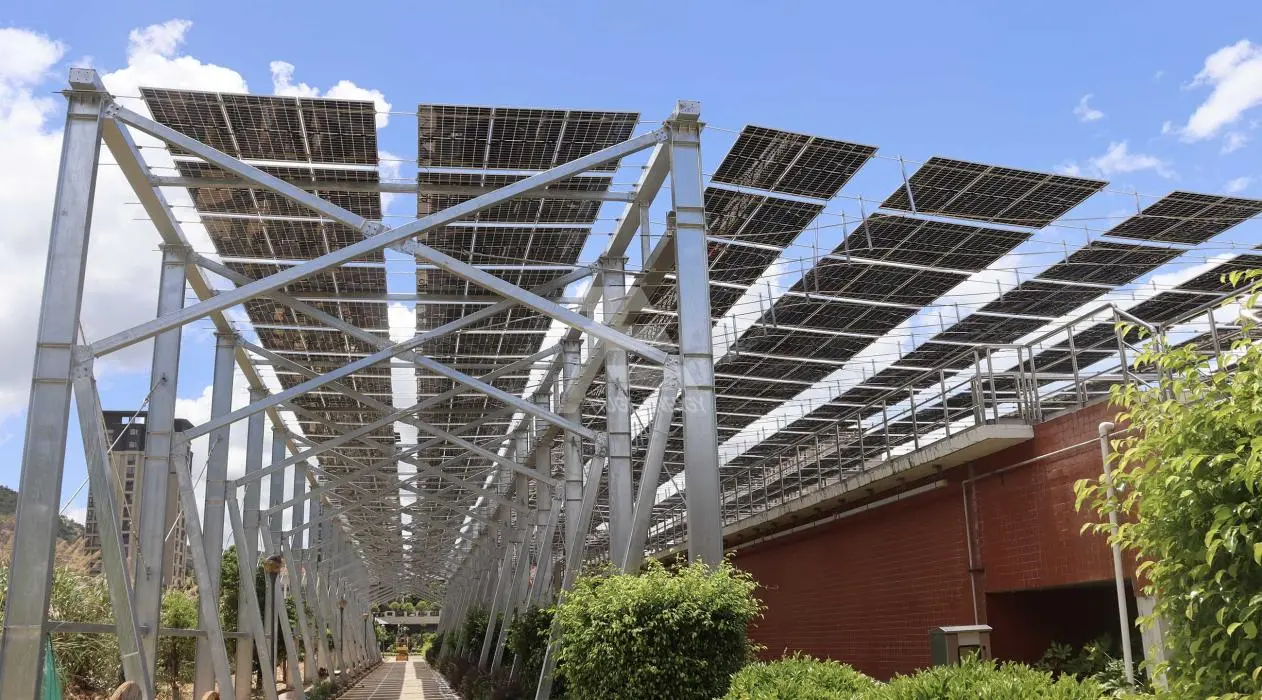

Ground Dual‑Post Solar Mounting System

설치 참고 사항

1. 시공 전 현장 지질 조사를 실시하고 지질 보고서에 따라 기초 유형을 선택합니다. 측량 없이 공사를 진행하는 것은 엄격히 금지됩니다. 2. 모든 기둥이 수직으로 유지되고 배열 축이 정렬되었는지 확인합니다. 장착 기울기 각도는 설계 도면을 엄격히 준수해야 하며 현장 각도 수정은 금지됩니다.

3. 조립 시에는 원래 제조업체의 표준 구성품만 사용하십시오. 부식 방지 코팅이나 구조적 무결성을 손상시킬 수 있는 주요 프로파일의 무단 현장 용접, 절단, 드릴링 또는 굽힘은 엄격히 금지됩니다.

4. 마운팅 시스템 설치가 완료되면 태양광 발전소의 낙뢰 보호 표준을 준수할 수 있도록 통일된 접지 연결을 구축하십시오.
