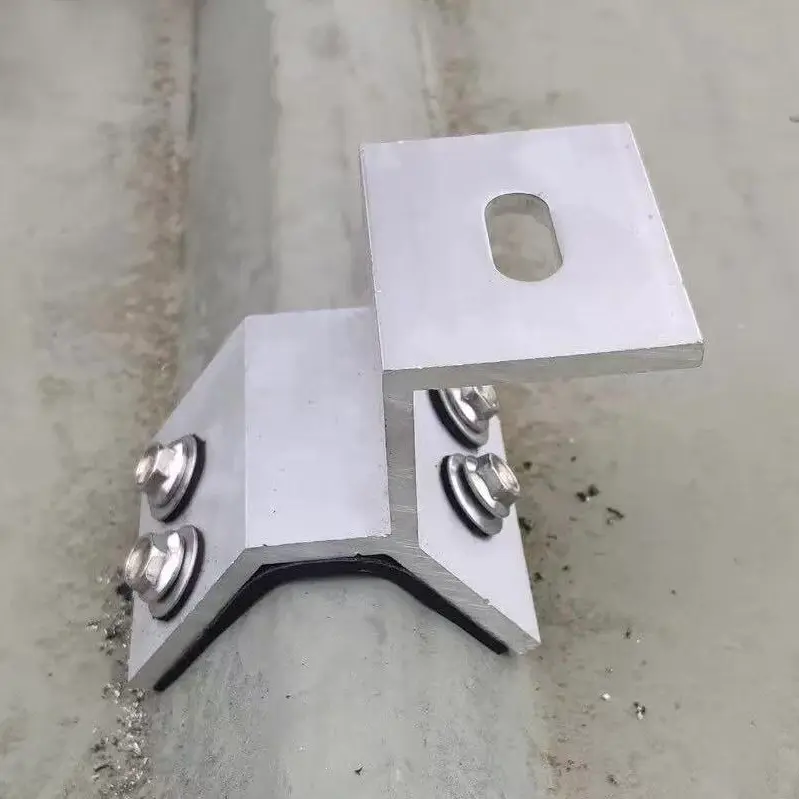

지붕 클램프

Guojian Factory에서 공급하는 지붕 클램프는 은폐형 고정(Jiachi) 패널, 골판지 및 랩 심 시스템과 같은 다양한 금속 지붕 유형에 적합합니다. 당사 공장에서 제공하는 C형 홈 가이드 레일과 결합하면 태양광 모듈을 단단히 고정할 수 있습니다. 클램프에는 미끄럼 방지 톱니와 고무 완충 패드가 통합되어 있어 유색 강판 표면의 긁힘을 효과적으로 방지하고 초당 최대 60미터의 강한 바람에도 미끄러짐 없이 안정성을 유지할 수 있습니다. 자체 소유의 하드웨어 스탬핑 생산 라인을 통해 산업/상업 시설 및 물류 단지에 분산형 태양광 프로젝트를 지속적으로 제공하여 지붕 개조 설치 비용을 크게 줄이고 향후 누수로 인한 유지 관리 위험을 효과적으로 줄입니다.

제조공정

1. 원료 선택 및 테스트

GB 6005-T5 1차 알루미늄 빌렛을 사용합니다. 들어오는 검사에서는 인장 강도, 항복 강도 및 Al-Mg-Si 합금 구성을 확인합니다. 재활용되거나 순수하지 않은 알루미늄은 엄격히 거부됩니다. 기본적인 염수 분무 부식 저항성을 현장 점검하고, 규정을 준수하지 않는 자재는 즉시 반환합니다.

2. 고온 일체형 압출

빌렛은 520°C의 일정한 온도에서 압출되어 클램프 본체, 그립 클로 및 볼트 베이스를 단일 조각으로 형성합니다. 이 이음새가 없고 용접이 없는 설계는 균일한 하중 분산을 보장하고 용접 지점에서 구조적 결함의 위험을 제거합니다.

3. 정밀 CNC 기어 톱니 밀링

완전 자동화된 CNC 장비는 내부 그립 표면에 다이아몬드 패턴의 미끄럼 방지 질감을 밀링합니다. 표준화된 톱니 깊이와 피치는 지붕 패널과의 마찰을 최대화하여 강풍 시 측면 미끄러짐을 방지합니다.

4. 양극산화 처리된 부식 방지 처리

압출형 클램프는 양극 산화 처리를 거쳐 공기, 비, 염수 분무로부터 밀봉되는 조밀한 12μm 보호 산화물 층을 생성합니다. 산화물 층은 알루미늄과 통합되어 절단 모서리에서도 오래 지속되는 내식성을 제공합니다.

5. 통합 버퍼 패드

EPDM 고무 패드가 포함되어 있습니다(-40°C ~ 120°C의 내열성 및 UV 저항성). 클램프의 접촉면에 정확히 맞도록 성형되어 설치 압력을 완화하고 알루미늄 합금이 컬러 강철 타일이나 Al-Mg-Mn 패널의 페인트를 긁는 것을 방지합니다.

설치 및 사용 지침

1. 설치 전 프로필 확인

설치 전 컬러 스틸 타일의 리브 높이, 리브 간격, 솔기 너비를 정확하게 측정하여 올바른 클램프 모델을 선택하세요.

2. 표준 조임 토크

토크 렌치를 사용하여 20-30 N·m의 표준 토크로 볼트를 조입니다.

3. 설치환경

건조하고 화창한 날에 설치를 예약하세요. 지붕 표면에 고인 물, 기름, 먼지가 없는지 확인하십시오.

4. 로드 기반 레이아웃 사양

경사가 20° 이상인 지붕이나 풍하중이 높은 해안 지역의 경우 클램프 설치 지점의 밀도를 높입니다.

5. 무단 부품 개조 금지

현장에서 알루미늄 합금 클램프의 양극 산화 표면을 연삭하거나 절단하는 것은 금지됩니다. 절단된 표면은 부식 방지 실런트로 다시 코팅해야 합니다.

6. 설치 후 검사 요건

프로젝트 인수 후 6개월마다 볼트 조임 상태와 고무 패드 상태에 초점을 맞춘 검사가 필요합니다.

응용분야

1. 대규모 물류 및 창고시설

2. 산업단지 및 제조공장

3. Al-Mg-Mn 스탠딩 심 지붕을 갖춘 고급 건물

4. 연안산업단지 및 화학공장구역

5. 해외 금속루핑 PV 프로젝트

고객의 주요 관심사

1. 서로 다른 공장에서 호환되지 않는 컬러 강판 프로파일을 사용하기 때문에 여러 루프 클램프 유형을 비축해야 합니까?

일반 시장 클램프는 프로파일 호환성이 좋지 않아 그립이 느슨해지거나 표면 긁힘이 발생하는 경우가 많습니다. 당사는 Jiaochi(470/760/820) 클램프, Al-Mg-Mn 스탠딩 심 클램프, 사다리꼴 시트 클램프 등 세 가지 주요 시리즈를 제공하며 특정 주름 높이 및 피치를 기반으로 맞춤형 금형을 생성하여 전체 프로젝트에 대한 통합 공급 솔루션을 제공합니다.

2. 염수 분무가 심한 해안 지역이나 화학 지역에서 클램프 녹 및 미끄러짐을 어떻게 처리합니까?

표준 아연 도금 클램프는 종종 3년 이내에 녹슬고 파손되며, 알루미늄과 철을 혼합하면 전기화학적 부식이 발생합니다. 당사의 클램프는 양극 처리된 마감 처리된 6005-T5 알루미늄 합금 본체와 304 스테인리스강 패스너가 특징입니다. 1,000시간의 중성 염수 분무 테스트 후에도 녹 얼룩이 나타나지 않아 부식성이 높은 해안 및 화학적 환경에서 안정적인 성능을 보장합니다.

3. 태풍이 자주 발생하는 지역에서는 클램프가 풀리거나 PV 어레이가 분리될 수 있습니까?

클램프는 주름에 완벽하게 맞도록 미끄럼 방지 톱니 모양의 두꺼운 그립 클로를 갖추고 있습니다. 타사 실험실 테스트를 통해 최대 1.5kPa의 풍압 저항이 확인되었습니다. 풀림 방지 자동 잠금 너트와 함께 볼트는 열 팽창 및 수축에도 불구하고 안전하게 유지되며 시스템은 미끄러짐 사고 없이 태풍이 자주 발생하는 수많은 해안 프로젝트에 성공적으로 배치되었습니다.
