삼각형 브래킷 커넥터

Guojian (Tianjin) Steel Co., Ltd.는 광전지 장착 시스템용 삼각형 브래킷 커넥터를 직접 제조업체로 대량 프로젝트 주문, 맞춤형 구멍 구성 및 무료 샘플 제공을 지원합니다. 이러한 삼각형 지지대는 마운팅 포스트를 도리와 연결하는 중요한 보강 구성 요소 역할을 합니다. 고강도 Q355B 강철로 제조되고 용융 아연 도금 또는 아연-알루미늄-마그네슘 코팅으로 마감 처리되어 25년 동안 옥외 부식 및 녹 저항성을 보장합니다. 안정적인 삼각형 디자인은 바람과 눈에 대한 장착 시스템의 하중 지지 능력을 크게 향상시키며 회사의 C형, Z형, U형 및 "Ji"형 강철 프로파일 전체 제품군과 완벽하게 호환됩니다.

문의 보내기

제품 설명

PV 마운팅 시스템용 삼각형 커넥터란 무엇입니까?

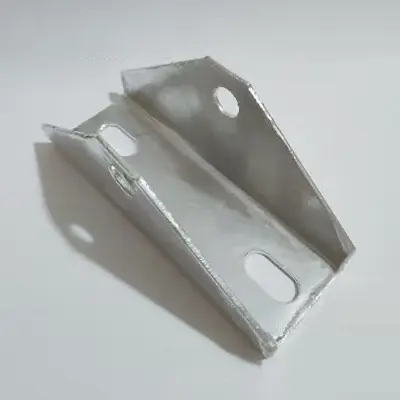

삼각형 지지대 또는 삼각형 보강재로도 알려진 Guojian 공장의 중국 삼각형 브래킷 커넥터는 광전지(PV) 장착 시스템을 위한 필수 구조 하드웨어 구성 요소입니다. 삼각형의 기계적 안정성을 활용하여 주 수직 기둥, 대각선 버팀대 및 수평 도리를 연결하여 삼각형 지지대 프레임워크를 형성하고 풍하중, 적설 하중 및 PV 모듈의 무게로 인한 응력을 효과적으로 분산시킵니다. 단일 지점 연결에 의존하는 표준 장착 시스템은 시간이 지남에 따라 야외에서 강한 바람에 노출되면 전체적으로 흔들리고, 용접 균열이 발생하고 도리 처짐이 발생하기 쉽습니다. 삼각형 커넥터를 설치하면 전체 장착 구조의 강성이 크게 향상되어 대규모 지상 장착형 PV 발전소, 복잡한 산악 지형 설치 및 풍하중이 높은 해안 지역의 프로젝트에 없어서는 안될 구성 요소가 됩니다.

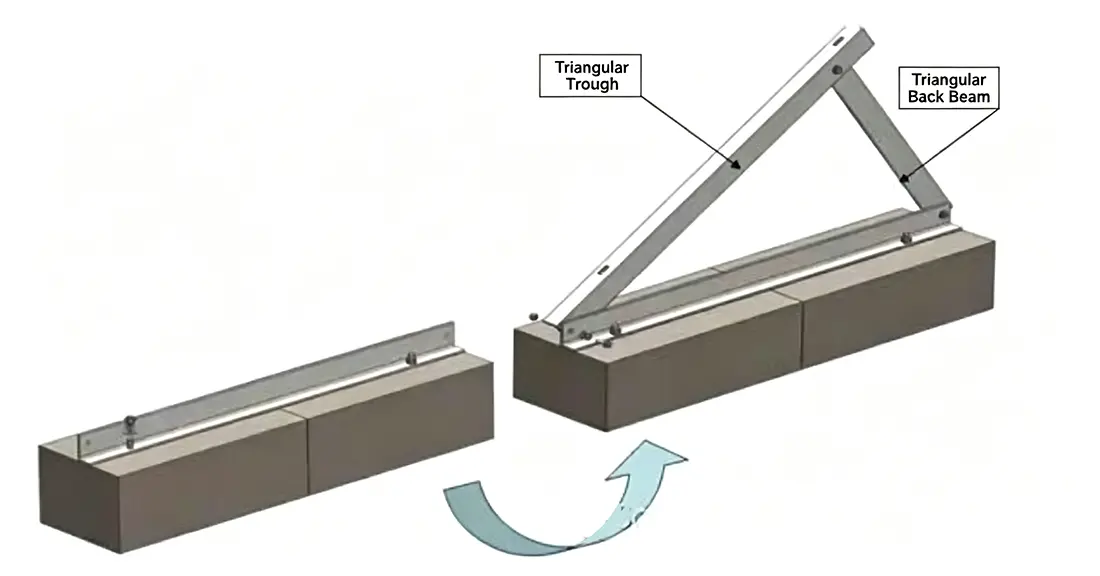

Triangle Bracket Connector

주요 제품 장점

✅ 원스톱 공장 공급: 삼각형 커넥터, C/Z/U형 강철 프로파일, PV 클램프 및 도리 커넥터는 모두 균일한 부식 방지 처리를 통해 사내에서 제조됩니다. 전체 장착 시스템에는 통합 25년 보증이 제공되므로 여러 공급업체 소싱이 필요하지 않으며 호환되지 않는 사양이나 일관되지 않은 부식 방지 수명과 같은 문제를 방지할 수 있습니다.

✅ 모든 환경을 위한 이중 부식 방지 기술: 용융 아연 도금 코팅 두께 ≥65μm; 아연-알루미늄-마그네슘 코팅은 절단 가장자리의 자가 치유 특성을 갖추고 있으며 1,000시간의 중성 염수 분무 테스트를 통과하여 해안 염분-알칼리 지역, 어업-태양광 하이브리드 프로젝트 및 다습한 산악 지역에서 장기적인 내구성을 보장합니다.

✅ 두껍고 고강도 삼각형 구조: 주요 구성 요소는 2.0~3.0mm Q355B 강철 단일 조각으로 스탬프 처리됩니다. 안정적인 삼각형 기계 설계는 60m/s의 바람과 1000N/m²의 눈 하중을 견디며 시간이 지나도 구부러지거나 변형되지 않고 높은 하중 지지력을 제공합니다.

✅ 신뢰할 수 있는 대규모 생산 능력: 완전 자동화된 CNC 펀칭 기계 20대를 갖춘 6,600m² 규모의 표준화된 작업장; 연간 PV 프로파일 생산량은 42,000톤입니다. 표준 사양은 재고로 유지됩니다. 10,000개 이상의 대량 주문은 10~15일 이내에 배송되며, 긴급 주문에 대해서는 우선 예약이 가능합니다.

✅ 인증된 품질 및 규정 준수: ISO9001(품질), ISO14001(환경) 및 ISO45001(산업 보건) 인증을 보유하고 있습니다. 각 배치에는 대규모 PV 발전소 입찰에 대한 자격 요건을 충족하는 원본 공장 품질 검사 보고서가 포함되어 있습니다.

기술 사양

매개변수	표준사양	사용자 정의 가능한 옵션
제품명	삼각형 커넥터	맞춤 측정기준 기업 로고 조각
주요재료	Q355B 고강도 강판	Q235 탄소강(옵션)
판 두께	2.0mm / 2.5mm / 3.0mm / 4.0mm	두꺼워지고 바람에 강한 강화 버전
표면 처리	용융 아연 도금; 아연-알루미늄-마그네슘 코팅	흑색 화약 코팅(부식 방지)
홀 사양	여러 각도의 등거리 슬롯 구멍	조정 가능한 구멍 간격; 가변 개수의 구멍
부하 용량	풍압 저항 ≤ 60m/s; 적설량 ≤ 1000N/m²	고도가 높고 바람이 강한 해안 지역을 위한 맞춤형 두꺼운 버전

Triangle Bracket Connector

조달 FAQ

질문: 삼각형 브래킷 커넥터를 특정 장착 구조 치수에 맞게 맞춤 제작할 수 있습니까?

A: 우리는 완전한 사용자 정의를 지원합니다. 기존 C/Z 섹션 강철 마운트를 기반으로 플레이트 두께, 구멍 간격 및 조리개 각도를 조정할 수 있습니다. 장착 도면만 제공하시면 금형 제작 및 제작을 진행하실 수 있습니다.

Q: 샘플을 요청하려면 어떻게 해야 하며, 샘플 비용은 대량 주문 결제 시 공제할 수 있나요?

A: 소량의 표준 사양 샘플이 무료로 제공됩니다. 배송비만 적용됩니다. 나중에 대량 프로젝트 주문을 하는 경우, 샘플 배송비는 주문 총액에서 전액 차감될 수 있습니다.

질문: 이 커넥터를 해안 "어류-태양광"(양식-PV) 또는 염분-알칼리 토양 프로젝트에 사용할 수 있습니까? 보증 기간은 어떻게 되나요?

A: 아연-알루미늄-마그네슘 표면 마감을 권장합니다. 절단된 가장자리는 자가 치유 방식의 부식 방지 특성을 갖추고 있어 부식성이 높은 해안 지역, 양어장 및 염분-알칼리성 토양 환경에 적합합니다. 액세서리에는 10년 보증이 제공되며 전체 PV 시스템에는 25년 서비스 수명이 보장됩니다.

조달 지원 서비스

1. 무료 기술 도면 지원: 전체 PV 장착 레이아웃에 대한 도면 제공 및 삼각형 지지대에 대한 구조적 하중 계산.

2. 제3자 테스트 서비스: 기계적 및 부식 방지 염수 분무 테스트를 위해 샘플을 실험실로 보낼 수 있습니다.

3. 완전한 입찰 자격 문서: "3개 시스템" 인증서, AAA 등급 신용 기업 인증서 및 배송물에 포함된 공장 품질 검사 보고서.

4. 평생 판매 후 지원: 프로젝트 시운전 후 정기적인 후속 조치; 사람의 과실로 인한 것이 아닌 품질 문제가 발생한 경우 액세서리를 무료로 교체하거나 반품해 드립니다.
