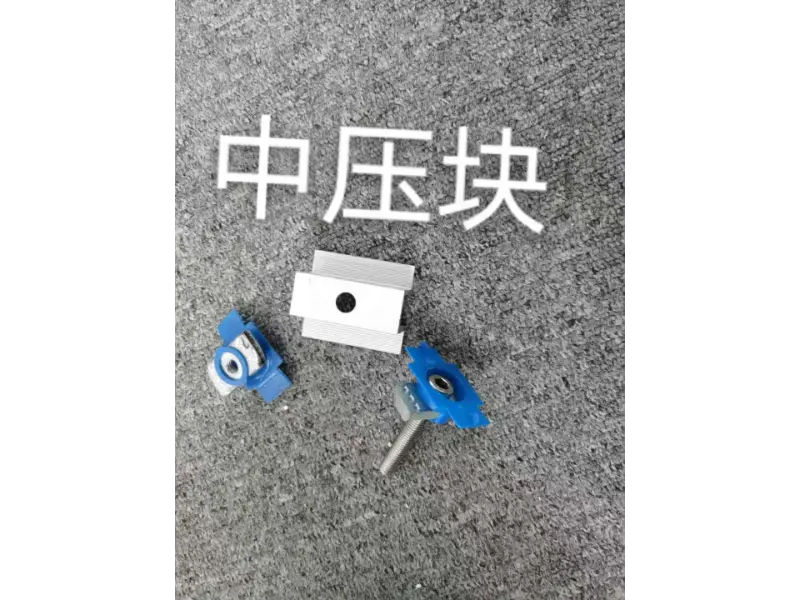

알루미늄 합금 중간 클램프(태양광 미드 클램프)는 태양광(PV) 모듈을 고정하도록 설계된 특수 부품입니다. 두 개의 인접한 PV 패널 사이에 위치하여 모듈을 장착 레일에 고정하고 수평 변위를 제한하며 전체 어레이의 내풍 및 내진성을 강화합니다. 모듈 프레임이 손상되지 않도록 보호하기 위해 304 스테인리스 스틸 패스너와 옵션인 EPDM 미끄럼 방지 고무 패드가 함께 제공됩니다. 이 디자인에는 먼지, 물, 눈의 축적을 최소화하기 위해 배수 및 공기 흐름 채널이 통합되어 있습니다. 이 클램프는 상업용 및 산업용 옥상 설치, 주거용 PV 시스템, 유틸리티 규모의 지상 장착형 태양광 발전소에 널리 사용됩니다. 치수는 모듈 두께와 특정 프로젝트 부하 요구 사항에 따라 맞춤화될 수 있습니다.
두 개의 인접한 PV 모듈 사이에 설치된 알루미늄 합금 중간 클램프는 모듈을 장착 레일에 단단히 고정합니다. 이는 수평 및 수직 변위를 모두 제한하여 모듈이 깔끔하게 정렬된 상태를 유지하고 안정적이고 균일한 힘을 받도록 합니다. 이는 전체 어레이를 보호하기 위한 기본 연결 구성 요소 역할을 합니다.
다중 지점 클램핑을 제공함으로써 장치는 강풍이나 지진이 발생하는 동안 모듈 이동과 진동을 제한합니다. 이는 모듈이 레일에서 벗어나거나 극심한 부하로 인해 진동하는 것을 방지하여 가혹한 기상 조건에서 어레이의 전반적인 안정성을 향상시킵니다.
EPDM 고무 패드와 결합된 내부 미끄럼 방지 톱니 모양은 클램프와 모듈 프레임 사이의 마찰을 증가시킵니다. 이는 모듈이 미끄러지거나 풀리는 것을 방지하는 동시에 클램핑 응력을 완화하여 모듈 프레임이 찌그러지거나 손상되는 것을 방지합니다.
클램프는 바람과 눈의 하중과 함께 모듈의 무게를 장착 레일, 지지 기둥 및 기초 구조에 고르게 전달합니다. 이는 응력을 분산시켜 PV 모듈의 구조적 변형이나 손상을 초래할 수 있는 국부적인 과부하를 방지합니다.
알루미늄 합금 중간 클램프의 구조에는 배수 및 공기 흐름 채널이 통합되어 있습니다. 이는 빗물과 결로의 효율적인 유출을 촉진하여 클램핑 지점에 먼지, 물, 눈이 쌓이는 것을 줄이는 동시에 모듈에 그늘이 지는 위험과 과도한 부하 축적을 최소화합니다.
표준 태양광 모듈 두께(예: 30mm, 35mm, 40mm)와 호환되며 비표준 치수에 맞게 맞춤 설정할 수 있습니다. 다양한 제조업체의 다양한 프레임 구조 및 모듈과 함께 작동하도록 설계된 단일 공급 시스템은 다양한 프로젝트의 요구 사항을 충족할 수 있습니다.
| 목 | 사양 |
|---|---|
| 기본 합금 등급 | 알루미늄 합금 6005-T5 / 6063-T5(옵션) |
| 표면 처리 | 실버 아노다이징, 필름 두께 ≥10μm |
| 양극막 두께 | ≥10μm, 해안 및 고염수 분무 환경에 적합한 두꺼운 맞춤 제작 가능 |
| 호환 가능한 모듈 두께 | 30mm, 35mm, 40mm(맞춤형) |
| 표준 길이 | 40/50/60/80mm(요청 시 크기에 맞게 절단) |
| 구조 유형 | 내부 측면에 미끄럼 방지 치형이 있는 모듈형 미드 클램핑 구조 |
| 지지 패스너 | 304 스테인리스 스틸 T-볼트 및 너트 |
| 옵션 액세서리 | EPDM 고무 미끄럼 방지 개스킷 |
| 풍하중 저항 | 최대 60m/s(프로젝트당 다시 확인) |
| 적설량 | 1.4kN/m²(프로젝트당 계산) |
| 응용 시나리오 | 상업용 및 산업용 옥상, 주거용 PV, 지상 설치형 중앙 PV 발전소 |
| 적용 가능한 표준 | GB/T 5237, CE, ISO9001 인증 가능 |

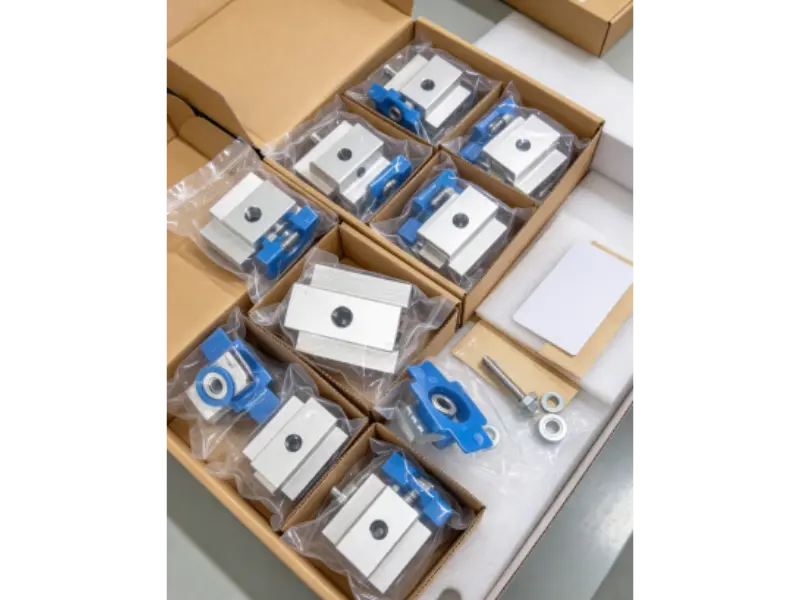

각 알루미늄 합금 중간 클램프는 마찰이나 충격을 방지하고 양극 처리된 표면을 보호하며 운송 중에 긁힘이나 코팅 손상이 발생하지 않도록 별도로 포장됩니다.
품목은 모델과 사양별로 분류되어 있으며 명확한 라벨과 포장 목록이 포함되어 있어 신속한 현장 재고 확인과 체계적인 보관이 용이합니다.
모든 배송은 수량 및 사양 측면에서 실제 품목이 포장 목록과 완벽하게 일치하는지 확인하기 위해 모델 및 배치에 대한 철저한 계산 및 검증을 거쳐 부족이나 누락을 방지합니다.
상품은 운송 중 충격으로 인한 변형을 방지하기 위해 내부 완충재와 강화된 모서리 보호 장치가 장착된 견고한 표준 상자 또는 나무 상자에 포장됩니다.
해상 또는 육상 운송 전반에 걸쳐 건조한 환경을 보장하기 위해 포장 내에 건조제가 포함되어 있어 양극 산화 코팅의 습기 관련 손상을 방지하고 구성 요소가 도착하자마자 즉시 설치할 수 있도록 준비되어 있습니다.
유연한 배송 옵션에는 단계별 배송이 포함됩니다. 국제 주문의 경우 원활한 수출 통관을 보장하기 위해 포괄적인 포장 목록과 통관 서류를 제공합니다. 국내 주문의 경우 건설 일정에 맞춰 현장 전체 트럭 배송을 직접 제공합니다.
우리는 건설 전 기술 브리핑을 통해 지원되는 주요 설치 지점, 조임 요구 사항 및 필수 예방 조치를 설명하는 설치 계획 및 기술 문서를 제공합니다.
설계 청사진을 바탕으로 태양광 모듈과 장착 레일의 레이아웃이 결정되고, 중앙 클램프의 설치 지점이 표시되어 일관된 간격과 정렬이 보장됩니다.
태양광 모듈은 장착 레일에 위치합니다. 인접한 모듈 사이의 간격과 레벨링은 모듈 프레임이 미드 클램프의 슬롯에 완벽하게 맞도록 조정됩니다.
알루미늄 합금 중간 클램프를 설치하고 T-볼트를 지정된 토크로 조입니다. 조임력이 잘 제어되는지 확인하십시오. 모듈 프레임을 손상시킬 수 있는 과도한 힘을 피하고 모듈 프레임이 너무 느슨하지 않아 불안정해질 수 있는지 확인하십시오.
EPDM 고무 패드와 미끄럼 방지 톱니가 올바른 위치에 있는지 확인하십시오. 각 고정 지점을 검사하여 모듈이 단단히 고정되어 있고 미끄러지거나 느슨해지지 않는지 확인하십시오.
전체 어레이를 점검하여 모든 구성 요소가 적절하게 조여지고 수평이 맞춰졌는지 확인하십시오. 모듈 간의 간격과 전체적인 정렬을 확인합니다. 하중 지지 요구 사항이 확인되고 설치가 검사를 통과하면 프로젝트가 인계될 수 있습니다.
A: 표준 프로젝트의 경우 열팽창 및 수축을 수용하는 데 5~8mm 확장 간격이면 충분합니다. 또한 주문 시 프로젝트 도면을 기반으로 적절한 사양을 추천해 드릴 수도 있습니다.
A: 표준 토크 사양에 따라 T-볼트를 조이십시오. EPDM 고무 패드가 완충 역할을 하므로 적절하게 조여도 모듈 프레임이 손상되지 않습니다. 그러나 과도한 토크는 알루미늄 프레임을 찌그러뜨릴 수 있으므로 지나치게 조이는 것은 피해야 합니다.
A: 우리는 304 스테인리스 스틸 패스너를 표준으로 공급하는데, 이는 우수한 압착 저항성을 제공합니다. 장기간 실외 프로젝트의 경우 고착 방지 코팅이 된 볼트를 선택하면 향후 유지 관리 또는 모듈 교체 시 쉽게 제거할 수 있습니다.
A: 톱니 모양이 심하게 마모되지 않고 프로파일이 변형되지 않은 경우 재사용할 수 있습니다. 톱니 모양이 심하게 마모되면 미끄럼 방지 성능이 저하됩니다. 따라서 새로운 태양광 프로젝트에는 사용하지 않는 것이 좋습니다.
A: 서로 다른 사양을 혼합하는 것은 권장되지 않습니다. 다양한 두께의 중간 클램프를 사용하면 모듈에 고르지 않은 로딩이 발생하여 잠재적으로 국부적인 응력 집중이 발생하고 미세 균열 위험이 높아질 수 있습니다. 따라서 사양을 표준화하는 것이 가장 좋습니다.
A: 대형 이중 유리 모듈의 자체 무게가 더 크다는 점을 고려하면 더 두꺼운 알루미늄 합금 중간 클램프를 우선적으로 사용하는 것이 좋습니다. 또한 모듈 프레임의 높이를 확인하고, 효과적인 클램핑 접촉 길이를 확인하고, 필요한 경우 클램핑 지점 수를 늘립니다.
