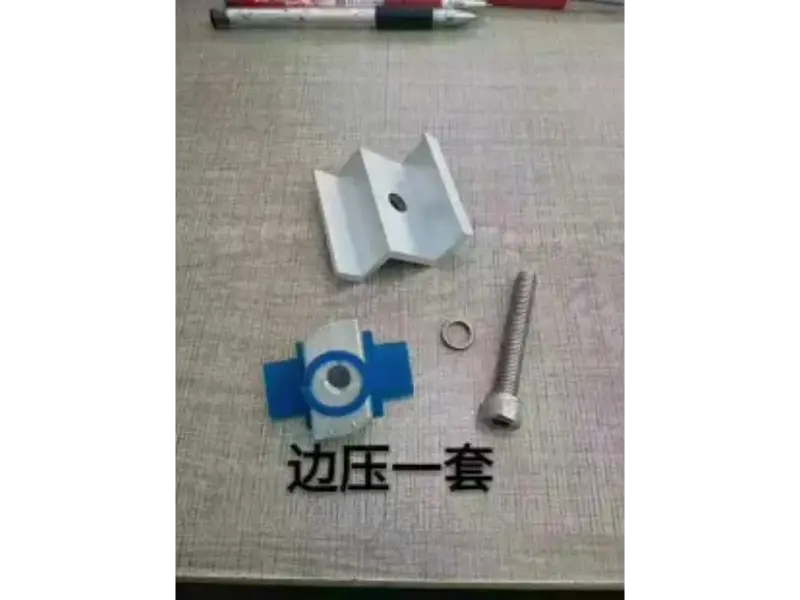

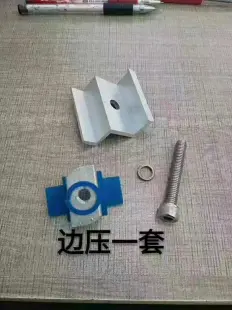

알루미늄 합금 엣지 클램핑 블록은 광전지(PV) 어레이의 첫 번째와 마지막 태양광 모듈의 외부 가장자리에 설치됩니다. 모듈을 장착 레일에 고정하여 끝점 변위를 제한하고 강풍 및 눈 하중과 같은 외부 힘에 대한 저항력을 제공합니다. 미드 클램프와 함께 완전한 모듈 클램핑 시스템을 형성합니다. 각 장치에는 304 스테인리스 스틸 T-볼트 및 너트가 함께 제공되며 옵션으로 EPDM 미끄럼 방지 고무 패드가 있어 모듈의 알루미늄 프레임이 눌려지거나 미끄러지는 것을 방지할 수 있습니다. 구조적 설계는 배수와 유출을 용이하게 하여 먼지와 눈의 축적을 최소화하는 데 도움이 됩니다. 이 클램프는 주거용, 상업용, 산업용 및 유틸리티 규모의 지상 장착형 PV 발전소에 적용할 수 있는 단일 유리 및 이중 유리 모듈 모두에 적합합니다. 특정 모듈 두께에 따라 맞춤화할 수도 있습니다.
6005-T5 또는 6063-T5 알루미늄 합금으로 제작된 이 알루미늄 합금 엣지 클램핑 블록은 무게 대비 강도가 뛰어납니다. 이 제품은 매우 견고하고 장기간 하중에 따른 변형에 강하므로 PV 어레이의 전체 무게를 줄여 옥상과 지지 구조물의 하중을 낮추는 동시에 취급 및 설치를 단순화합니다.
10μm 이상의 산화물 층 두께로 양극 처리된 마감 처리가 특징인 이 클램프는 해안, 염수 분무 또는 습한 환경에서도 안정성을 유지합니다. 포괄적인 사내 부식 방지 프로세스를 바탕으로 25년 부식 방지 보증이 제공되므로 구성 요소 교체 또는 녹 제거와 관련된 장기 운영 및 유지 관리 비용이 절감됩니다.
내부 표면에는 미끄럼 방지 톱니 모양이 있으며 EPDM 고무 패드와 결합하면 마찰을 증가시켜 모듈 미끄러짐을 방지합니다. 또한 이 설계는 모듈 프레임을 보호하여 알루미늄 프레임과 유리의 압입이나 손상을 방지하여 모듈의 장기간 안전한 작동을 보장합니다.
모듈식 설계로 인해 복잡한 현장 처리가 필요하지 않습니다. 한 사람이 설치를 수행할 수 있으므로 고소 작업의 어려움이 줄어들고 공사 일정이 크게 단축되며 소유자가 인건비와 프로젝트 기간 비용을 절약할 수 있습니다. 5. 넓은 적응성:
비표준 맞춤형 치수를 지원하여 30/35/40mm 두께의 주류 태양광 모듈과 호환됩니다. 다양한 제조업체의 다양한 프레임 구조와 모듈을 수용하도록 설계된 단일 공급 시스템은 광범위한 프로젝트의 프로파일 요구 사항을 충족할 수 있습니다.
알루미늄 합금 엣지 클램핑 블록은 강풍과 폭설이 자주 내리는 지역의 구조적 하중 요구 사항을 충족하도록 설계되었습니다. 미드클램프와 함께 사용하면 태양전지 어레이의 전반적인 안정성을 보장합니다. 클램프와 마운팅 레일은 동일한 제조업체에서 공급되므로 높은 수준의 정밀도를 제공하여 현장 조립 시 잘 맞지 않거나 미끄러지는 등의 문제를 최소화합니다.
1차 알루미늄 빌렛만 사용됩니다. 재활용 또는 스크랩 알루미늄은 엄격히 금지됩니다. 입고되는 원자재는 무작위 품질 검사를 거쳐 소스에서 표준 이하의 기본 재료를 제거함으로써 일관된 기계적 특성과 장기적인 내식성을 보장합니다.
압출, 가공, 표면처리 전 과정에 걸쳐 엄격한 검사가 이루어집니다. 치수 허용 오차는 엄격하게 제어되며 대량 생산이 시작되기 전에 중요한 치수에 대해 "첫 번째 품목" 검사가 수행되어 모든 클램프 배치에서 일관된 맞춤 및 잠금 성능을 보장합니다.
제품의 외관, 산화막 두께, 경도, 인발하중 등을 무작위로 테스트합니다. 모든 성능 지표가 프로젝트 승인 기준을 충족하는지 확인하기 위해 테스트 보고서가 제공될 수 있습니다.
알루미늄 합금 엣지 클램핑 블록은 ISO9001 및 CE 인증을 받았습니다. 각 배송에는 자재 인증서와 보증 문서가 제공되어 국내 입찰 요구 사항은 물론 해외 프로젝트 검사 및 통관 요구 사항도 충족합니다.
구성 요소는 개별적으로 포장되어 강화된 외부 상자에 배치되어 해상 또는 육상 운송 중 손상이나 변형을 방지하고 상품이 사용할 수 없는 상태로 도착할 위험을 줄입니다.
애프터 서비스
우리는 제품 선택, 설치 계획, 프로젝트 청사진 검토를 포함한 기술 컨설팅에 대한 무료 지원을 제공합니다. 구매에 앞서 프로젝트의 바람/눈 하중 요구 사항 및 모듈 두께에 따라 적절한 사양을 결정하는 데 도움을 드릴 수 있습니다. 설치 단계에서 포괄적인 설치 지침을 제공합니다.
일반적인 실외 사용 조건에서 알루미늄 합금 엣지 클램핑 블록에는 25년 부식 방지 보증이 제공되며, 스테인리스강 패스너에는 재료 및 제작 결함에 대해 10년 보증이 제공됩니다.
제조 결함으로 인해 발생하는 품질 문제의 경우 교체, 교환 또는 협상된 보상을 제공합니다. 부품 문제로 인해 프로젝트 일정이 지연되지 않도록 사진을 통해 확인 후 신속한 답변을 제공해드립니다.
생산은 프로젝트 일정에 따라 계획되며 단계별 배송이 지원됩니다. 수출 주문의 경우 포장 및 통관 서류를 제공하고 다양한 무역 조건을 지원하여 국내 및 해외 주문 모두 적시에 배송되도록 보장합니다.
우리는 기술적 문제에 대한 신속한 조정을 제공하고 현장 설치 및 시운전에 대한 원격 지침을 제공합니다. 설치 중 치수나 적합성에 관한 질문은 온라인으로 즉시 답변됩니다. 배송 후 정기적인 후속 조치를 통해 현장 제품 성능을 모니터링하고 향후 프로젝트에서 제품 선택을 최적화하기 위한 피드백을 수집합니다.
A: 서로 바꿔 사용할 수 없습니다. 모듈 사이에 미드 클램프가 설치되어 인접한 두 패널을 동시에 고정하는 반면, 알루미늄 합금 엣지 클램핑 블록은 어레이 끝에 설치되어 모듈의 외부 가장자리를 고정합니다. 어레이를 완전히 보호하려면 둘 다 필요합니다.
A: 클램프에는 특정 모듈 두께에 맞게 설계된 내부 슬롯이 있습니다. 클램프를 실제 모듈 두께에 맞추기만 하면 됩니다. 모듈 프레임을 완충하고 보호하기 위해 EPDM 고무 패드가 장착되어 있습니다. 토크 사양을 초과하는 과도한 힘을 가하는 것은 권장되지 않지만 적절하게 조이면 유리나 알루미늄 프레임이 손상되지 않습니다.
A: 예, 알루미늄 합금 엔드 클램프는 개별적으로 구매할 수 있습니다. 미드 클램프와 패스너는 별도로 주문할 수도 있으며, 소규모부터 대규모 배치까지 모든 규모의 주문을 받습니다.
A: 예, 단일 유리 및 이중 유리 모듈과 모두 호환됩니다. 주문 시 모듈의 프레임 구조와 두께만 알려주시면 적절한 슬롯과 고무 개스킷 구성을 제공해 드립니다.
A: 당사의 알루미늄 합금 엣지 클램프는 ≥10μm 두께의 양극 산화 코팅을 특징으로 하여 안정적인 염수분무 방지 기능을 보장하므로 습한 해안 환경에 이상적입니다. 또한 25년 부식 방지 보증이 제공됩니다. 부식성이 매우 높은 산업 지역의 경우 더 두꺼운 양극 산화 코팅 옵션을 평가할 수 있습니다.
A: 표준 사양의 경우 일반적으로 품목의 재고가 있으며 영업일 기준 7~10일 이내에 배송됩니다. 비표준, 맞춤형 크기 또는 특정 두께의 경우 리드타임은 영업일 기준 약 15~25일입니다. 주문하기 전에 정확한 일정을 확인해 드리겠습니다.
