Guojian 공장의 그라운드 스크류 앵커 기초 솔루션은 긴 건설 기간, 심각한 토양 교란 및 어려운 현장 복원과 같은 전통적인 콘크리트 기초의 많은 문제점을 효과적으로 해결합니다. 각 파일은 안정적인 압축 및 융기 저항 성능을 가지며 점토, 사질 토양 및 되메움재와 같은 다양하고 복잡한 지질 조건에 적합합니다. 우리는 프로젝트의 총 수명주기 비용을 줄이기 위해 상세한 엔지니어링 설계, 제3자 검사 보고서, 단계적 납품 및 현장 기술 지침을 포함한 포괄적인 서비스를 제공합니다.
• 일반적이고 표준화된 피팅이 아님: 시중에 판매되는 스크류 파일은 유사해 보일 수 있지만 실제 하중 지지 용량은 되메우기, 산 경사면 또는 염분-알칼리 토양과 같은 조건에 따라 몇 배로 달라질 수 있습니다. 국내 재생 에너지 프로젝트에 대한 광범위한 경험을 바탕으로 다양한 지질 조건에 "일률적인" 사양을 적용하기보다는 특정 토양 전단 특성을 기반으로 블레이드 피치, 블레이드 직경, 파이프 벽 두께 등의 매개변수를 맞춤화합니다.
• 콘크리트를 사용하지 않는 건식 설치 방법: 파일을 땅에 기계적으로 나사로 고정하여 설치하는 이 방법에서는 굴착, 거푸집 공사, 콘크리트 타설 및 양생이 필요하지 않습니다. 파일은 설치 즉시 상부구조를 지지할 수 있으므로 신속한 그리드 연결이 필요한 태양광 발전(PV) 설치와 같이 시간에 민감한 프로젝트에 이상적입니다.

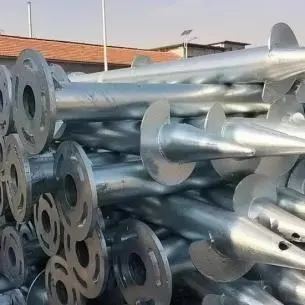

• 다양한 상부 구조 호환성: 파일 상단에는 플랜지 또는 연결 플레이트와 같은 다양한 커넥터를 장착하여 PV 장착 시스템, 간이 차고 기둥, 에너지 저장 장치 베이스 및 경량 강철 펜싱 구조와 직접 인터페이스할 수 있으므로 기초 및 상부 구조를 신속하게 조립할 수 있습니다.
• 친환경적이고 재활용 가능합니다. 이 공정에서는 고형 콘크리트 폐기물이 발생하지 않습니다. 프로젝트 수정, 재배치 또는 해체 중에 파일을 풀고 그대로 추출하여 원래 표면 경관을 최대한 보존할 수 있습니다. 이는 생태 보호 구역 및 산림 지역과 같이 엄격하게 규제되는 장소에 적합합니다.
• 사전 위험 제어: 고객이 제공한 지질 조사 보고서를 기반으로 샘플 테스트 및 예비 모델 선택을 제공하여 파일 미끄러짐 또는 하중 지지력 부족과 같은 문제로 인해 비용이 많이 드는 재작업을 방지하는 데 도움을 줍니다.
스크류 파일의 내하력은 강관 벽과 토양 사이의 마찰에만 의존하는 것이 아닙니다. 이는 샤프트 마찰 + 나선형 블레이드의 끝 베어링 저항 + 블레이드와 토양 사이의 연동/잠금 힘이라는 시너지 효과가 있는 3부분 메커니즘을 통해 작동합니다. 1. 드릴링 장비의 출력 토크는 전체 나선형 파일을 일정한 속도로 땅에 나사로 고정시킵니다. 나선형 블레이드는 주변 토양을 자르고 압축하여 블레이드 위와 아래에 압축된 토양 디스크를 만듭니다.
2. 위에서 수직 하중은 압축된 토양 디스크에 의해 지지됩니다. 융기 조건에서 블레이드는 기본 토양에 단단히 고정되어 파일이 직접 당겨지는 것을 방지합니다.
3. 수평 풍하중은 파일 샤프트 벽과 주변 토양 사이의 상호 작용에 의해 제공되는 측면 구속에 의해 상쇄됩니다.
실용적인 통찰력: 블레이드 피치는 드릴링 장비의 토크와 일치해야 합니다. 피치가 너무 크면 토크가 낮은 장비로 파일을 박을 수 없습니다. 피치가 너무 작으면 설치 속도가 느려지고 원래 토양층이 방해를 받아 실제로 파일의 하중 지지력이 감소합니다. 이는 시중에 판매되는 저가형 나선형 파일에서 종종 간과되는 세부 사항입니다.
접지 나사 앵커는 설치 후 육안으로 검사할 수 없는 숨겨진 지하 구성 요소입니다. 따라서 생산 단계에서 품질 관리를 구현해야 합니다. Guojian은 포괄적이고 엔드투엔드 품질 관리 체인을 사용합니다.
1. 입고 자재 검증: 강관 원료의 모든 배치에 대해 자재 인증서를 점검하고 벽 두께와 항복 강도를 무작위로 점검하여 표준 이하이거나 벽이 얇은 파이프가 생산에 들어가는 것을 방지합니다.
2. CNC 절단 및 교정: 파이프를 고정된 길이로 절단하고 교정합니다. 파일 본체의 과도한 곡률은 설치 중 수직성을 직접적으로 손상시킬 수 있습니다.
3. 나선형 블레이드 형성 및 조립 용접: 블레이드는 균일한 피치를 보장하기 위해 특수 금형을 사용하여 롤링됩니다. 단속 점용접 대신 연속 완전 용접이 사용됩니다. 용접은 다공성과 냉간 용접을 제거하기 위해 부드럽게 연마됩니다(냉간 용접은 강풍 조건에서 파일 파손의 빈번한 원인입니다).
4. 용융 아연 도금: 산세, 플럭스, 450~460°C의 아연 침지 및 부동태화를 포함하여 GB/T 13912 표준을 엄격하게 준수합니다. 평균 아연 코팅 두께는 ≥85μm이며 염분-알칼리 또는 해안 환경을 위한 더 두꺼운 코팅 옵션이 있습니다.
5. 최종 검사 및 발송: 육안 외관 점검, 아연 코팅 두께에 대한 불시 점검, 중요 치수 재측정; 대량 주문의 경우 재료 보고서 및 아연 도금 검사 기록을 제공할 수 있습니다.
함정 경고: 시중의 일부 저가 제품은 냉간 아연 도금을 사용하거나 부분 아연 도금만 사용합니다. 이는 지하 설치 후 2~5년 이내에 녹이 슬 수 있으며 기초의 구조적 완전성을 직접적으로 손상시킬 수 있습니다.
1. PV 장착 기초: 연속 나선형 블레이드에 우선순위를 둡니다. 되메움 지역에서는 블레이드가 느슨한 채우기보다는 안정적이고 압축된 토양층에 놓이도록 합니다.
2. PV 간이 차고 기초: 간이 차고는 상당한 풍하중을 받습니다. 강화된 플랜지 연결 플레이트와 짝을 이루는 대구경, 두꺼운 벽의 스크류 파일을 우선시하고 경량, 소형 사양 파일을 피하십시오. 3. 울타리/가드레일 기초: 주로 측면 하중을 받습니다. 측면 안정성을 향상시키기 위해 매립 깊이를 제어하는 데 중점을 둡니다. 비용 효율적인 사양이 적합합니다.
4. 해안 염분-알칼리 구역: 표준 냉간 아연 도금 제품은 부적합합니다. 지하 부식 및 분해를 지연하려면 두꺼운 용융 아연 도금 코팅이 필요합니다.
• 산악 기반 지상 PV 프로젝트: 114mm 직경의 스크류 파일을 활용하여 전통적인 독립 콘크리트 기초를 대체하여 토공사 굴착 작업을 크게 줄였습니다. 전체 기초 공사 기간이 60% 단축되어 계통 연결 기한을 준수했습니다.
• 공장 PV 간이 차고 프로젝트: 맞춤형 확장 높이 플랜지 스크류 파일을 사용합니다. 강철 기둥이 파일에 직접 볼트로 고정되어 현장 콘크리트 타설이 필요하지 않아 현장 설치 주기가 단축되었습니다.
• 생태 통제 구역 펜싱 프로젝트: 완료 시 모든 나사 파일을 풀어서 복구하여 표면에 콘크리트 잔여물을 남기지 않았으며 현장 복원 허용 기준을 충족했습니다.
A: Guojian (Tianjin) Steel은 자체 가공 라인을 운영하고 스크류 파일에 대한 소규모 배치 샘플링과 대규모 프로젝트 공급을 모두 지원합니다. MOQ는 30톤이다.
A: 그렇습니다. 샘플을 사용할 수 있습니다. 표준 사양은 3~5일 이내에 배송되며, 비표준 맞춤형 샘플은 영업일 기준 7~10일이 소요됩니다.
A: 표준 시장 사양은 3~7일 이내에 제공됩니다. 비표준 맞춤 제작(파이프 직경, 플라이팅 또는 커넥터 포함)에는 영업일 기준 7~12일이 소요됩니다. 대량 주문의 경우 단계적 배송이 협상될 수 있습니다.
A: 대량 주문의 경우 프로젝트 문서화 및 승인을 위해 강관 재료 인증서와 아연 도금 테스트 기록을 제공합니다.
A: 크고 단단한 암석층은 직접 설치에 적합하지 않습니다. 풍화암이나 자갈층의 경우, 제공된 지질학적 데이터를 기반으로 한 타당성 평가에 따라 보강된 말뚝을 사용할 수 있습니다.
A: 보증에는 원자재 및 용접/제조 공정이 포함됩니다. 지하 부식과 관련된 서비스 수명은 부식 방지 처리 및 현지 토양 pH 수준에 따라 달라집니다(해안 염분-알칼리 환경에서는 더 두꺼운 아연 도금 코팅으로 업그레이드하는 것이 좋습니다).

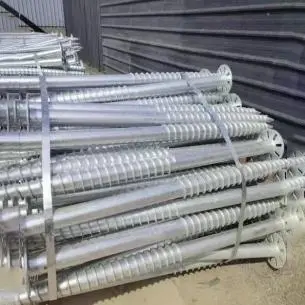

• 포장: 운송 중 충격으로 인한 변형을 방지하기 위해 강철 끈으로 묶여 있습니다. 플랜지와 연결 플레이트는 별도로 포장됩니다.
• 배송: 컨테이너 선적 가능; 포장 목록이 제공됩니다.
• 기술 지원: 서면 설치 지침이 제공됩니다. 주요 프로젝트의 경우 말뚝 박기 토크, 수직 제어 및 허용 기준을 설명하기 위한 온라인 기술 브리핑이 제공됩니다. 건설 자원 조정에 대한 지원도 제공됩니다.
